【導讀】可穿戴設備中比較流行要數智能腕帶了，其中Jawbone的UP 2就是目前熱賣的產品，上次電子元件技術網帶來了Fitbit Flex的拆解，看到Fitbit Flex精致的做工及設計。今天我們再來看看Jawbone UP 2的內部設計，比比看兩者有何區別？
【拆解】可穿戴設備：智能腕帶Fitbit Flex內部結構探秘
下面我們來一起看看整個拆解過程，學習Jawbone UP 2的內部設計。

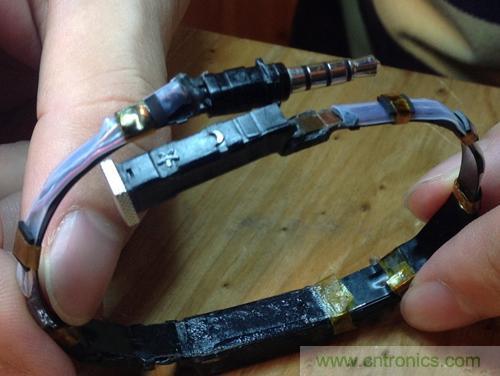

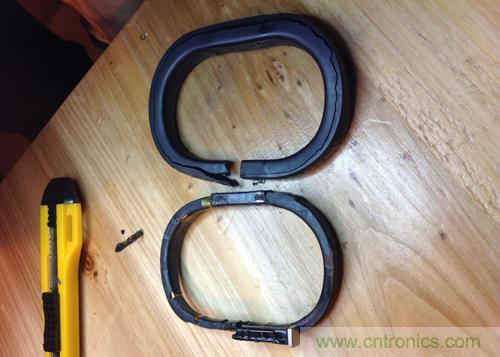

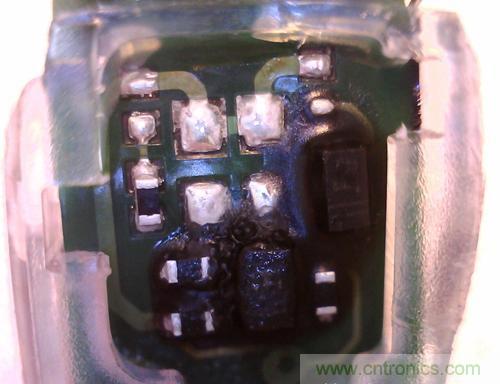

Jawbone UP的特色是是外面有一層帶紋理的膠套，開環的兩端分別是耳機插頭和按鈕，步數數據會通過耳機插口同步到手機上。按鈕一端上還有兩個LED燈，分別是充電時會亮的“太陽”燈，和睡眠模式的“月亮”燈。兩端到中間有各有一條鐵片用來固定電線和電路板，電線外有膠套保護著，電路板則是直接注入膠以封閉，因此Jawbone UP宣稱他們的防水性能是很好的，拉伸性能也比較好。

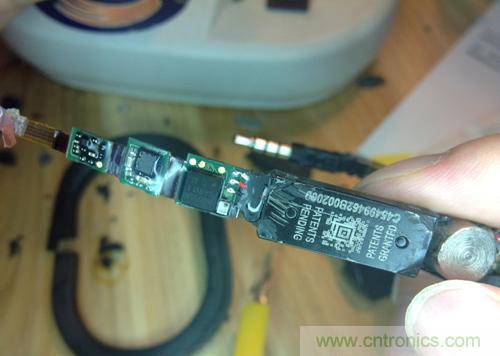

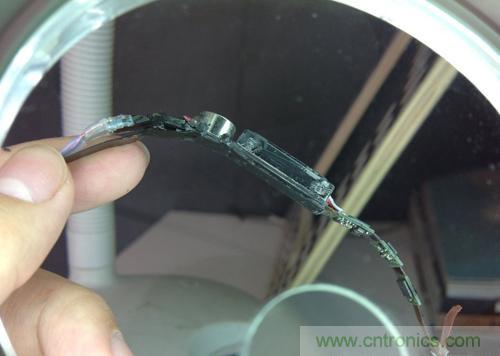

Jawbone的電路板設計有一個特色，它是電池放在中間，所有小電路板通過排線連接在一起，中間的黑色小匣子包住了電池并夾住排線。這樣處理器，振動馬達，各部分電路就可以整齊地分布在腕帶的各個部位上，腕帶也能做到比較窄。

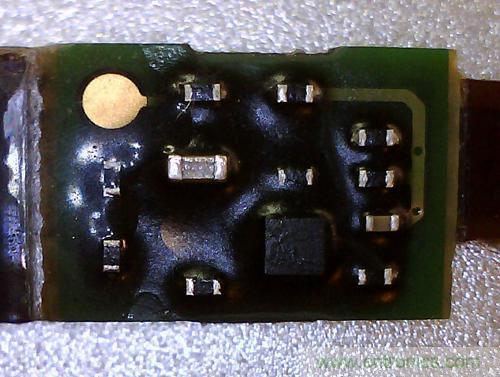

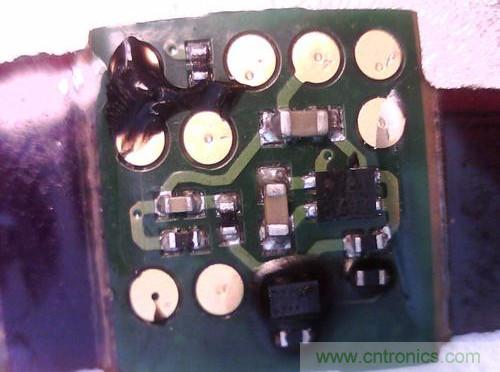

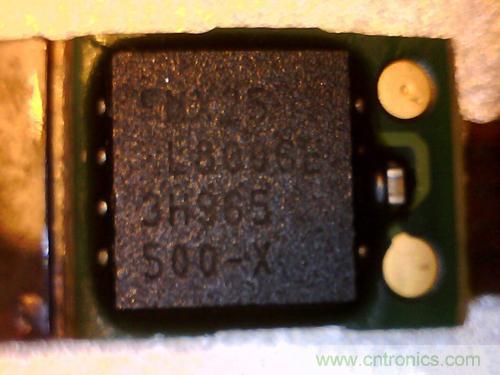

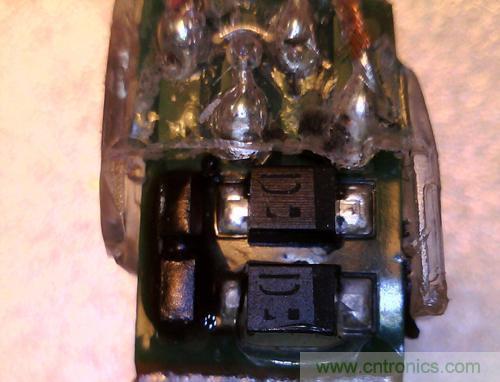

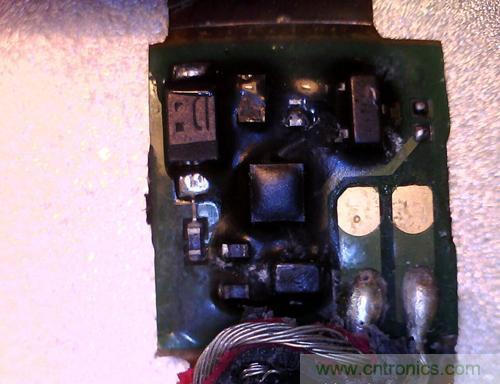

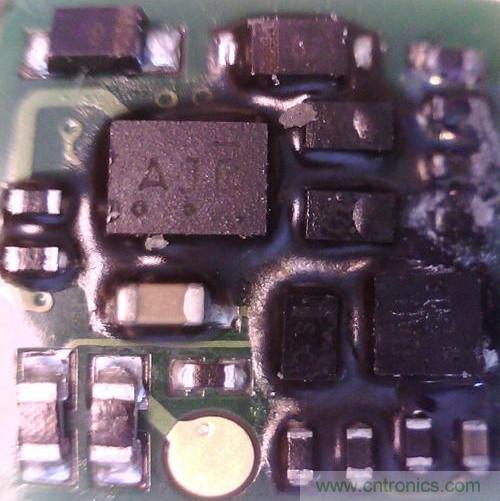

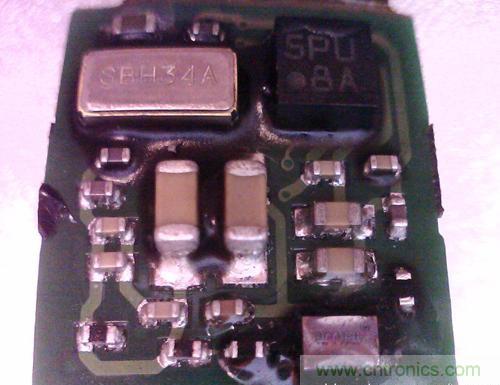

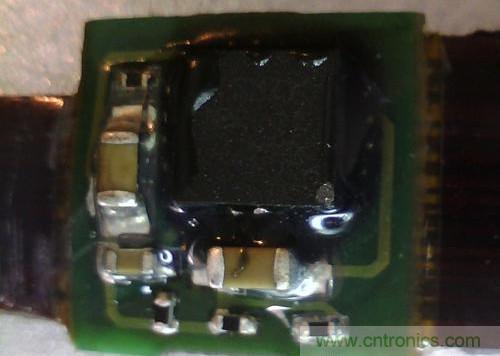

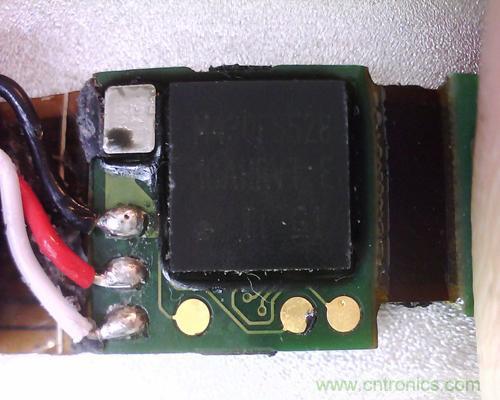

芯片上采用的是TI的方案，微處理器是16bit的MSP430F5548，有一個Macronix的8m-bit的Flash芯片MX25L8006E，還有一塊是USB電源管理的BQ24230。由于電路板上面涂了一層透明涂料又注了硅膠，各種芯片不太好辨認。

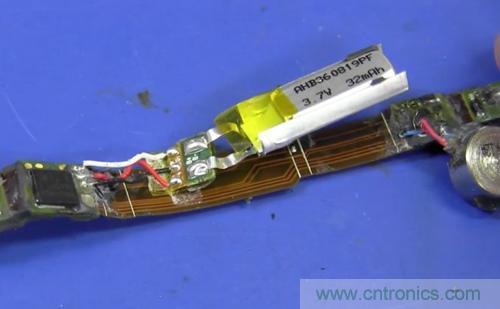

最后那個神秘的電池匣我們沒有拆開，不過可以從網上資料搜到應該是32mAh的容量。附上一張國外資料查到的Jawbone UP的拆解圖。
其實老外早些時候已對這款產品進行了拆解，大家可以看相關視頻來更好的理解Jawbone UP的內部結構。
