【導讀】百度一下上拉電阻與下拉電阻，一堆一堆的解釋就出來了，不過，好像沒有一個能解釋的通熟易懂，可能是寫解釋的人水平太高了，說的話小編也聽不懂。我來給你來點通熟易懂的解釋吧，保證你看懂！
上拉電阻與下拉電阻用在什么場合？
答：用在數字電路中，存在高低電平的場合。
上拉電阻與下拉電阻怎么接線？
上拉電阻：電阻一端接VCC，一端接邏輯電平接入引腳(如單片機引腳)
下拉電阻：電阻一端接GND，一端接邏輯電平接入引腳(如單片機引腳)

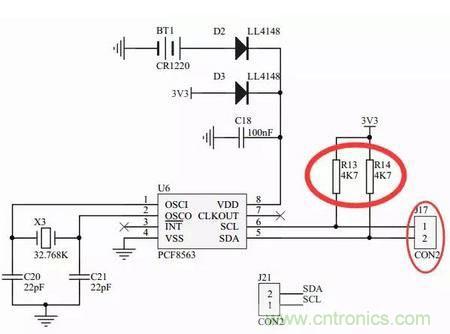

如上圖，R13和R14，一端接到了3.3V，一端通過J17連接到單片機引腳，這兩個電阻就是上拉電阻。

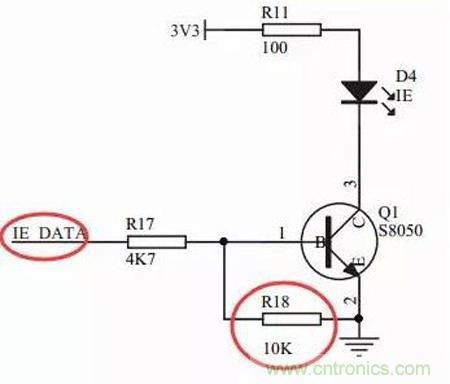

如上圖，R18的一端連接到了GND，一端連接到了單片機的引腳(只不過是串了一個電阻后連接到了單片機引腳)。所以這個就是下拉電阻。
上拉電阻和下拉電阻有什么用？
提高驅動能力：
例如，用單片機輸出高電平，但由于后續電路的影響，輸出的高電平不高，就是達不到VCC，影響電路工作。所以要接上拉電阻。下拉電阻情況相反，讓單片機引腳輸出低電平，結果由于后續電路影響輸出的低電平達不到GND，所以接個下拉電阻。
在單片機引腳電平不定的時候，讓后面有一個穩定的電平：
例如上面接下拉電阻的情況下，在單片機剛上電的時候，電平是不定的，還有就是如果你連接的單片機在上電以后，單片機引腳是輸入引腳而不是輸出引腳，那這時候的單片機電平也是不定的，R18的作用就是如果前面的單片機引腳電平不定的話，強制讓電平保持在低電平。
再這么解釋一下吧，如果IE_DATA那個地方，不連接任何引腳，那么由于R18的下拉作用，IE_DATA就是低電平，所以三極管就不會導通。
