【導讀】干簧管是一種利用磁場直接磁化觸點而讓觸點開關產生接通或斷開動作的器件。當干簧管未加磁場時，內部?jī)蓚€(gè)簧片不帶磁性，處于斷開狀態。若將磁鐵靠近干簧管，內部?jī)蓚€(gè)簧片被磁化而帶上磁性，一個簧片磁性為N，另一個簧片磁性為S，兩個簧片磁性相異產生吸引，從而使兩簧片的觸點接觸。

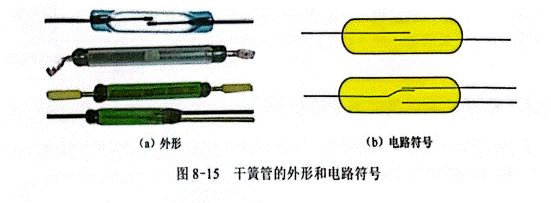

干簧管是一種利用磁場直接磁化觸點而讓觸點開關產生接通或斷開動作的器件。圖8-15(a)所示是一些常見干簧管的外形，圖8-15(b)所示為干簧管的電符號。
干簧管的工作原理
千簧特的工作原理如圖 8-16所示。
當干簧管未加磁場時，內部?jī)蓚€(gè)簧片不帶磁性，處于斷開狀態。若將磁鐵靠近干簧管，內部?jī)蓚€(gè)簧片被磁化而帶上磁性，一個簧片磁性為N，另一個簧片磁性為S，兩個簧片磁性相異產生吸引，從而使兩簧片的觸點接觸。
用指針萬用表檢測干簧管

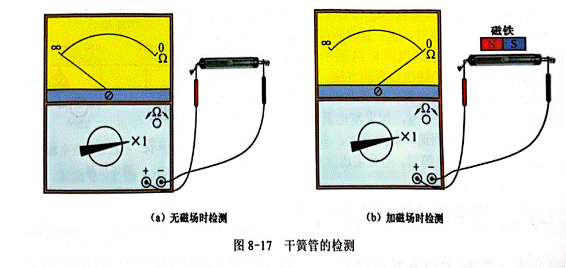

干簧管的檢測如圖 8-17所示。干簽管的檢測包括常態檢測和施加磁場檢測。常態檢測是指未施加磁場時對干簧管進行檢測。在常態檢測時，萬用表選擇RX擋，測量干簧管兩個引腳之間的電阻，如圖8-17(a)所示，對于常開觸點正常阻值為”，若阻值為 0Ω，說明干簧管簧片觸點短路。在施加磁場檢測時，萬用表選擇RX1擋，測量干簧管兩個引腳之間的電阻，同時用一塊磁鐵靠近干簧管,如圖8-17(b)所示,正常阻值應由∞變?yōu)?Ω,若阻值始終為∞說明干簧管觸點無法閉合。
