【導讀】然后，通過改變RC時間常數或輸入波形的頻率，我們可以改變電容器兩端的電壓，從而產生Vc和時間t之間的關系。這種關系可用于改變各種波形的形狀，以便電容器兩端的輸出波形幾乎與輸入波形相似。

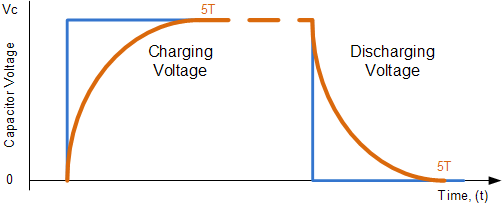

通過使用具有所需時間常數的 RC 電路可以獲得有用的波形。如果我們將連續方波電壓波形施加到RC電路，其脈沖寬度與電路的5RC時間常數 ( 5T )完全匹配 ，則電容器兩端的電壓波形將產生如下所示的 RC 波形：
5T RC 波形
方波 rc 波形
根據輸入電壓，電容器兩端的電壓降在充電至Vc和放電至零之間交替。在此示例中，輸入方波電壓波形的頻率（以及由此產生的時間周期f = 1/T ）與5RC時間常數的兩倍完全匹配。

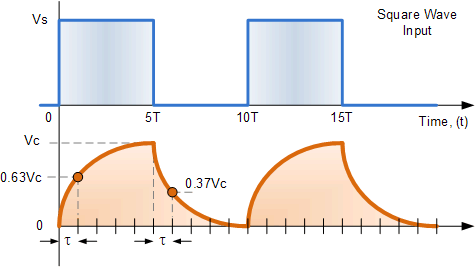

該 ( 10RC ) 時間常數允許電容器在輸入波形的“ON”周期（0-5RC）期間完全充電，然后在“OFF”周期（5-to-10RC）期間完全放電，從而產生完美的匹配的 RC 波形。
如果輸入波形的時間周期更長（更低的頻率，f < 1/10RC），例如“ON”半周期脈沖寬度相當于“8RC”，那么電容器將保持完全充電的時間更長，并且也保持完全放電時間更長，產生如圖所示的 RC 波形。
更長的 8RC 輸入波形
更長的RC時間
然而，如果我們現在減少輸入波形的總時間周期（較高頻率，f > 1/10RC），即“4RC”，電容器將沒有足夠的時間在“ON”期間完全充電或完全放電在“OFF”期間。因此，電容器兩端的終壓降Vc將小于其輸入電壓，從而產生如下所示的 RC 波形。
4T 更短的 RC 波形
RC時間短
然后，通過改變RC時間常數或輸入波形的頻率，我們可以改變電容器兩端的電壓，從而產生Vc和時間t之間的關系。這種關系可用于改變各種波形的形狀，以便電容器兩端的輸出波形幾乎與輸入波形相似。
