測量轉折電壓方法有幾種？
關于物理學這方面，很多朋友都不太了解，比如很多朋友不知道觸發二極管是什么，也不知道測量轉折電壓方法有幾種?下面大家跟著小編一起去學習一下有關這方面的知識吧。
觸發二極管是什么？

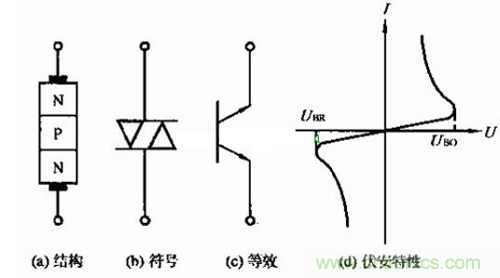

觸發二極管又稱雙向觸發二極管(DIAC)屬三層結構，具有對稱性的二端半導體器件。常用來觸發雙向可控硅，在電路中作過壓保護等用途。
測量轉折電壓方法有幾種？
方法一
1、將兆歐表的正極(E)和負極(L)分別接雙向觸發二極管的兩端，用兆歐表提供擊穿電壓，同時用萬用表的直流電壓檔測量出電壓值，將雙向觸發二極管的兩極對調后再測量一次。比較一下兩次測量的電壓值的偏差(一般為3~6V)。此偏差值越小，說明此二極管的性能越好。
方法二
2、先用萬用表測出市電電壓U，然后將被測雙向觸發二極管串入萬用表的交流電壓測量回路后，接入市電電壓，讀出電壓值U1，再將雙向觸發二極管的兩極對調連接后并讀出電壓值U2。
若U1與U2的電壓值相同，但與U的電壓值不同，則說明該雙向觸發二極管的導通性能對稱性良好。若U1與U2的電壓值相差較大時，則說明該雙向觸發二極管的導通性不對稱。若U1、U2電壓值均與市電U相同時，則說明該雙向觸發二極管內部已短路損壞。若U1、U2的電壓值均為0V，則說明該雙向觸發二極管內部已開路損壞。
方法三
3、用0~50V連續可調直流電源，將電源的正極串接1只20kΩ電阻器后與雙向觸發二極管的一端相接，將電源的負極串接萬用表電流檔(將其置于1mA檔)后與雙向觸發二極管的另一端相接。逐漸增加電源電壓，當電流表指針有較明顯擺動時(幾十微安以上)，則說明此雙向觸發二極管已導通，此時電源的電壓值即是雙向觸發二極管的轉折電壓。
