- 具有長爬電距離和高隔離測試電壓
- 避免遭受高壓尖峰或12,000V瞬態
- 應用于太陽能發電和風電機組

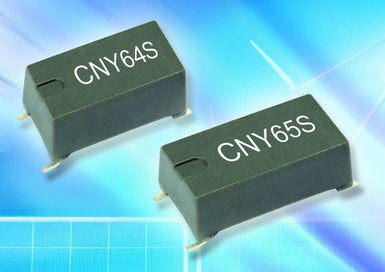

Vishay 宣布，推出業界首款采用表面貼裝封裝的CAT IV高壓隔離光耦---CNY64ST和CNY65ST，擴充其光電子產品組合。CNY64ST和CNY65ST系列產品通過了國際安全監管機構VDE的認證，具有長爬電距離和高隔離測試電壓，可保護在類似太陽能發電和風電機組的電網連接等高壓環境中的工人和設備。現在，希望在產品中全面使用表面貼裝元器件以實現靈活生產的客戶可以使用CNY64ST和CNY65ST，這兩款器件填補了現有CNY6x系列通孔器件在封裝形式上的空白。
Vishay推出CNY64ST和CNY65ST高壓隔離光耦
國際電工技術委員會(IEC)定義了從CAT I到CAT IV的4類不同裝置的防護標準。分類IV的防護要求最為嚴格，因為這個分類一般涉及到與公共電網的電連接。CNY6x系列CAT IV光耦可保護設備和人員避免遭受高壓尖峰或12,000V瞬態，以及1450VPEAK循環峰值電壓的損壞和傷害，同時使數據能從高壓側向低壓監控設備傳送。
除滿足IEC對過壓瞬態和循環峰值電壓的要求之外，CNY6x系列光耦的爬電距離最長可達17mm，被認證可用于工作電壓高達1000V的CAT IV裝置。爬電距離是封裝外表面從輸入到輸出引腳的沿任何路徑的最短距離。
對于今天發布的表面貼裝器件，CNY64ST系列的爬電距離為9.5mm，CNY65ST系列的爬電距離為14mm，CAT IV工作電壓可達600V。兩款器件的絕緣距離大于3mm，這個距離是紅外發射二極管到光電晶體管之間穿透絕緣的內部距離。
CAT IV光耦在5mA條件下的CTR數值為50%～300%，工作溫度為-55℃～+85℃，正向電流為75mA。器件是對環境友好的“綠色”產品，符合RoHS指令2002/95/EC和WEEE 2002/96/EC。
