【導讀】小功率開關電源面臨著寬電壓適配、低功耗、高效率等多重性能挑戰。2025年12月17日，大聯大控股旗下友尚針對性推出基于KEC電機驅動器的高效電源解決方案，依托KEC核心控制器KIC3927的創新技術，為工程師攻克開發難題提供了有力支撐，精準契合當下電子設備對電源系統的高品質需求。
隨著電機在各類電子設備中的普及，對為其供電的小功率開關電源（SMPS）提出了更高的要求：不僅需要在220V寬輸入電壓范圍內穩定工作，還必須實現低待機功耗、高轉換效率及全面的保護功能。針對此挑戰，大聯大友尚推出的基于KEC電機驅動器的高效電源方案，為工程師快速開發高性能產品提供了理想的參考設計。

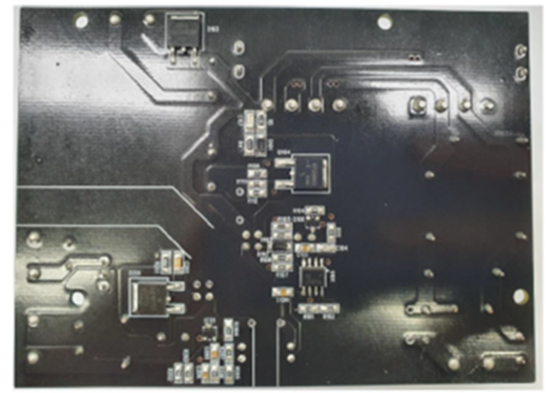

圖示1-大聯大友尚基于KEC產品的高效電源解決方案的展示板圖
KIC3927是KEC旗下一款集成準諧振電流模式的PWM+PFM控制器，可用于非隔離反激式轉換器，通過創新的多模式控制策略突破性能瓶頸。該方案提供三級輸出：初級側輸出310V/0.5A用于電機驅動，次級側輸出12V/0.6A和5V/0.5A為MCU供電。

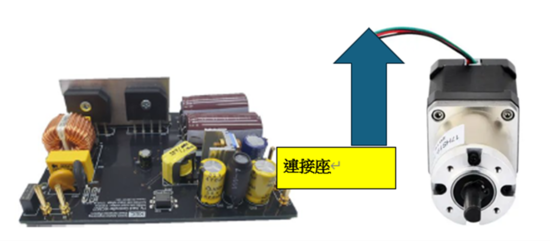

圖示2-大聯大友尚基于KEC產品的高效電源解決方案的場景應用圖
KIC3927是KEC旗下一款集成準諧振電流模式的PWM+PFM控制器，可用于非隔離反激式轉換器，通過創新的多模式控制策略突破性能瓶頸。該方案提供三級輸出：初級側輸出310V/0.5A用于電機驅動，次級側輸出12V/0.6A和5V/0.5A為MCU供電。
KIC3927的優勢在于智能模式切換機制：在重負載條件下，KIC3927在QR模式下工作，以減少開關損耗；在高線路輸入電壓下，它在固定頻率（55kHz）CCM模式下工作；在中等負載或輕負載條件下，它以QR+PFM模式工作，以提高轉換效率。為了在空載情況下將功耗降至最低，芯片進入突發模式以降低待機功率。此外，KIC3927集成了過流保護、過載保護、輸出過壓保護、VDD過壓和欠壓鎖定等綜合保護功能，以防止異常情況發生。

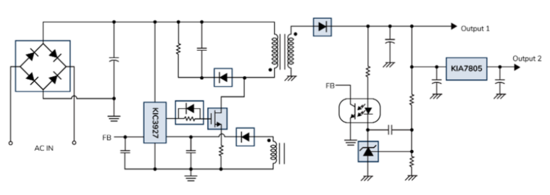

圖示3-大聯大友尚基于KEC產品的高效電源解決方案的方塊圖
憑借優化的多模式控制架構與智能調制策略，方案成功解決了小功率開關電源在寬負載范圍內的能效平衡難題。方案為工業控制、消費電子等領域的電機、MCU及柵極驅動器電源設計提供了經過全面驗證的參考標準。其展現的高性能與高可靠性特點，結合KIC3927控制器優異的綜合性能，將顯著縮短工程師的研發周期，助力快速開發符合現代能效標準的新一代開關電源產品。
核心技術優勢：
高性能多模式控制；
寬輸入電壓范圍220VAC；
高效率；
快速線路/負載瞬態補償；
通過QR+PFM在輕負載下實現高性能；
過壓保護；
過流保護；
自動恢復過載保護；
自動恢復輸出短路保護；
斷電保護；
帶有FOCP的次級繞組短路保護。
方案規格：
輸入電壓：220VAC；
輸入電壓低壓：85VAC；
輸出電壓：當輸入電壓為220VAC時，輸出電壓為310VDC/0.5A；
輸出電壓：在無負載條件下為12VDC，滿載條件下為0.6A=12VDC；
輸出電壓：在無負載條件下為5VDC，滿載條件下為0.5A=5VDC；
12V的最大輸出電流：0.6A；
5V的最大輸出電流：0.5A；
輸出功率：10W；
滿載條件下的工作頻率：55kHz；
系統效率：在110VAC和滿載條件下為60%，在220VAC和滿載條件下為60%；
電路板尺寸：80mm×110mm。
此次推出的電源方案，憑借KIC3927控制器的智能模式切換與全面保護特性，不僅高效解決了小功率開關電源的性能痛點，其清晰的輸出設計也進一步提升了方案的實用性與適配性。這一方案的推出，不僅為相關產品的快速開發提供了可靠路徑，也彰顯了大聯大控股在半導體分銷領域整合優質資源、賦能產業創新的核心優勢，有望在亞太地區電機驅動相關市場中發揮重要價值。
