【導讀】我們用電橋測試變壓器漏感時，要短路副邊，測試原邊得到的電感量則為漏感。你有想過為什么要短路副邊，這樣測試的原理是什么？
如圖是理想變壓器，理想變壓器遵循以下公式：
V2 = N2/N1*V1
N2：副邊的匝數
N1：原邊的匝數
但實際中變壓器總是不理想的，總有一部分磁通不參與能量傳遞，在原邊興風作浪，產生很多不利影響。這部分不傳遞能量到副邊的磁通產生的電感就是漏感，實際變壓器的等效圖如下：

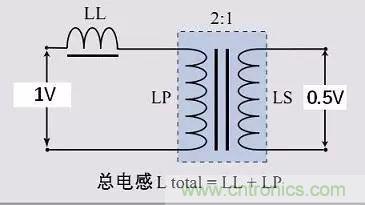

等效圖中漏感總是繞組串聯的。為了測量繞組的電感量，我們使用電橋施加一定的頻率一定的電壓進行測量，測量原理如下：
假如在原邊施加1V的測量電壓，變壓器的匝比是2:1，則副邊的電壓為0.5V，這是變壓器原理。原邊測得的總的電感包含了漏感。為了測量漏感，要想法使主電感LP為零，然后測量得到的就是漏感。但是如何使主電感量為零呢

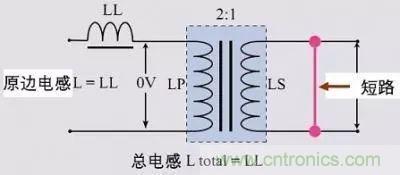

方法其實很簡單，比如要測量原邊的漏感則短路副邊，那短路副邊后為何就能測得原邊的漏感呢？如圖：
短路副邊后，副邊的電壓為0V，根據 V2 = N2/N1 * V1 的變壓器公式可知原邊的電壓也一定為0V，由于漏磁通沒有參與耦合，因此短路副邊后對漏感沒有任何影響，此時從左邊看進去測量得到的電感量就是漏感了。
