分享：溫度傳感器應用電路設計

發布時間：2014-08-19 責任編輯：sherryyu

【導讀】本文講解的是二極管作為溫度傳感器的應用電路。該電路設計中采用硅二極管VD1和VD2作為溫度傳感器，硅二極管的溫度系數為ZmV／℃  。等等，具體電路設計請看下文。

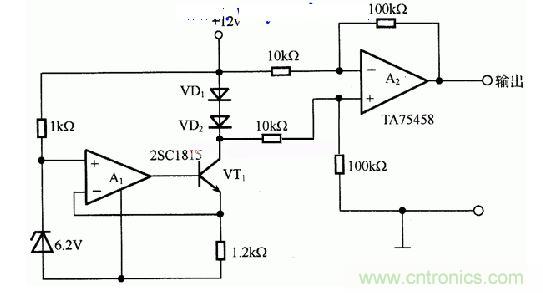

下圖是二極管作為溫度傳感器的應用電路。電路中，采用硅二極管VD1和VD2作為溫度傳感器，硅二極管的溫度系數為ZmV／℃  。A1和VT1等構成恒流源電路，為VD1和VD2提供恒定的電流。A2為放大器，將與溫度相應的VD1和VD2的電壓變化放大到需要的電平。若在A2的輸出端接入電壓表就能構成模擬溫度計。
二極管作為溫度傳感器的應用電路
