對于今天的電子產品，我們應該通過在集成電路中設計堅固的ESD結構來覆蓋所有ESD基板，但大多數情況下，工程師都默認器件是安全合規的，很少考慮ESD保護。
ESD(Electro-Static discharge)的意思是“靜電釋放”。ESD是20世紀中期以來形成的以研究靜電的產生、危害及靜電防護等的學科。因此，國際上習慣將用于靜電防護的器材統稱為ESD，中文名稱為靜電阻抗器。
靜電放電或ESD的定義是在不同靜電電位下的靜電電荷在物體或表面之間的轉移。放電會在短時間內釋放超高壓，在1至100納秒的千伏(kV)范圍內?？梢韵胂螅瑢?duì)于這些類型的電壓和時間單位，ESD事件具有快速邊沿。當發生這樣的事件時，靜電荷快速轉移會造成可見或不可見的火花。
ESD通常只有敏感的電子設備才能檢測到，通過觸摸沒有ESD保護的設備，個人很可能在不知不覺中對器件造成破壞性的損壞。在高度充電的ESD環境中，其封裝內的ESD保護硅芯片將被破壞(如圖1)。

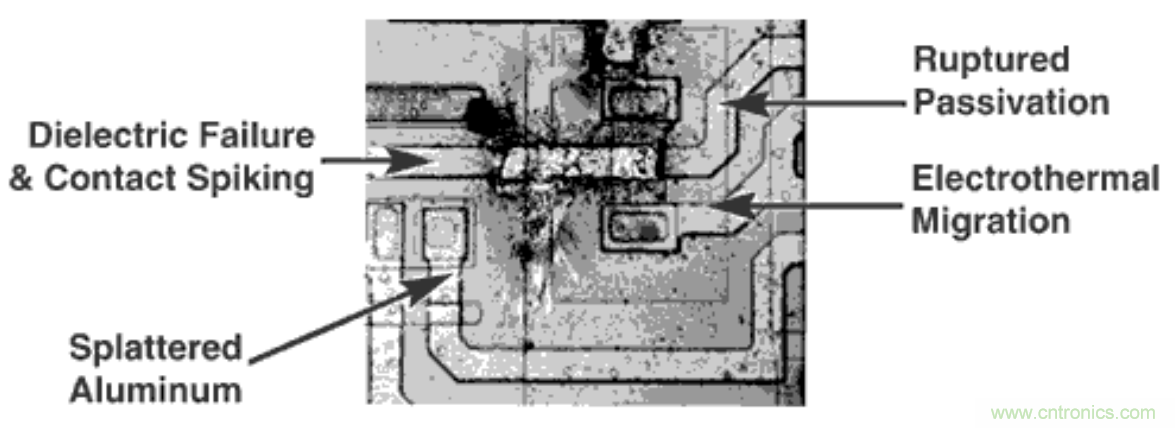

圖1.芯片ESD損壞的放大示例，顯示金屬跡線消失，鈍化破裂和一種熱遷移。 (：Maxim Integrated，應用筆記639)
在圖1中，芯片發生ESD事件，所造成的損害是災難性的，具有蒸發的金屬痕跡，受損的鈍化區域以及可能的電熱遷移軟錯誤。從技術上講，如果電路仍然可以工作，軟錯誤(例如規格降級)可能會在以后出現。
這種類型的損壞最容易在封裝過程中或在芯片組裝到PCB之前發生。IC的內部ESD保護電路在預裝配處理和裝配操作期間為芯片提供了一些保護。在這種環境中，低阻抗接地路徑用作放電路徑。在封測環境中，低阻抗接地路徑的實現包括腕帶，接地地板，接地桌面和ESD電離器。一旦IC安裝在PCB中并與其他組件互連，這種受保護的環境就會大大降低。需要通過適當?shù)腅SD控制和預防，減少ESD損壞。
人們經常在與周?chē)h(huán)境相互作用時產生靜電火花，這些靜電會破壞芯片原本的特性，此類事故每年都會造成數十億美元的損失。在選擇最終產品之前，請務必遵循實驗室中的良好ESD預防措施，并查看產品數據表中的ESD保護規范。
