【導讀】如果驅動功率超過了晶體諧振器規格中規定的數值，那么可以確定振蕩頻率的異常溫度特性。這就是所謂的“跳變”或“激發性跳變”。由于驅動功率過高可能會造成這種現象。
振蕩頻率溫度特性異常時，應考慮以下原因:
驅動功率過高
晶體諧振器特征異常
振蕩電路元件溫度特性的影響
1. 驅動功率過高
如果驅動功率超過了晶體諧振器規格中規定的數值，那么可以確定振蕩頻率的異常溫度特性。
這就是所謂的“跳變”或“激發性跳變”。由于驅動功率過高可能會造成這種現象。
如果驅動功率超過了晶體諧振器規格中規定的數值，那么可以確定振蕩頻率的異常溫度特性。

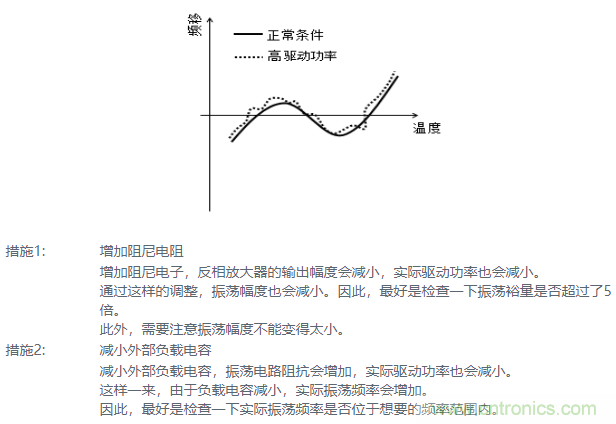

如果是激發性跳變，振蕩頻率的溫度特性可能會被扭曲。
為了避免發生激發性跳變，需要降低驅動功率。
措施
2. 晶體諧振器特性異常
請檢查頻率-溫度特性規格中是否含有負載晶體諧振器頻率的溫度特性。需要網絡分析儀或阻抗分析儀來進行檢查。
如果晶體諧振器特性正常，請檢查振蕩電路元件的溫度特性。
3. 振蕩電路元件溫度特性的影響
如果溫度變化造成了外部負載電容或寄生電容的變化，那么振蕩頻率會發生偏移。請檢查它們的溫度特性。
