【導讀】石英晶體的外殼上標有器件的額定工作頻率，但那只是一個近似值，實際上晶體有多個諧振頻率，即使在理想情況下也是如此。本文以理想晶體的等效電路為例，表明并聯諧振頻率絕不會低于串聯諧振頻率。至于哪個諧振更重要，則取決于應用。
石英晶體的外殼上標有器件的額定工作頻率，但那只是一個近似值，實際上晶體有多個諧振頻率，即使在理想情況下也是如此。

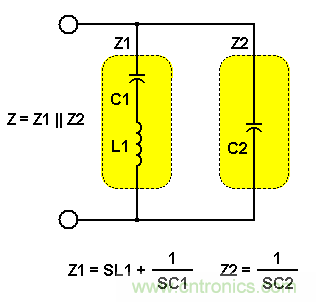

圖1顯示了理想晶體的等效電路，其中只有三個電路元件，串聯的電容C1和電感L1、與該L1 C1串聯對并聯的另一個電容C2。
圖1：理想石英晶體的等效電路。
在特定的串聯諧振頻率，輸入阻抗Z為零，L1和C1處于串聯諧振。電容C2與此無關。
然而，在特定的并聯諧振頻率，輸入阻抗Z達到無窮大。這是C2與L1 C1的串聯組合發生并聯諧振的頻率，呈現電感性阻抗。要使L1 C1對在并聯諧振時呈現感性，并聯諧振必須發生在比串聯諧振更高的頻率。
因此，并聯諧振頻率只能比串聯諧振頻率高，即使只高一點點。并聯諧振頻率絕不會低于串聯諧振頻率。至于哪個諧振對你更重要，則取決于應用。

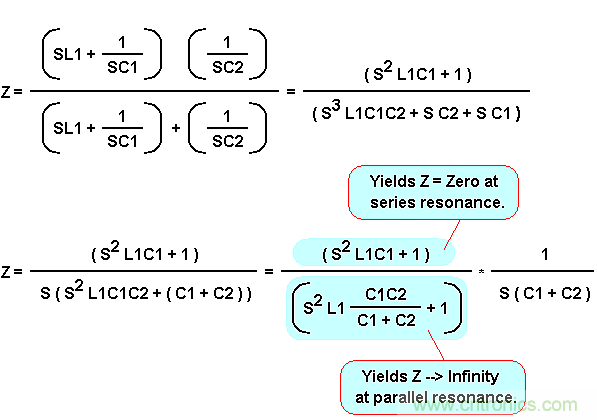

借助不復雜的數學運算，阻抗Z可以表示如下：
圖2：阻抗公式。
串聯諧振頻率：Fseries = 1/（2 * pi * sqrt（L1 C1））
并聯諧振頻率：Fparallel = 1/（2 * pi * sqrt（L1 C1 C2 /（C1 + C2）））

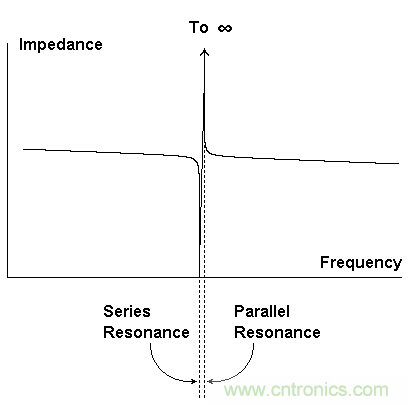

圖3：串聯和并聯諧振的相對位置。
本文轉載自電子技術設計。
