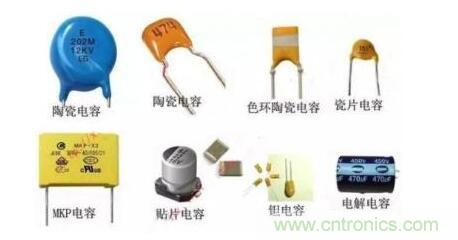

除了電阻之外，在我們的設計中，用的最多的器件便是電容。不要輕視這些小小的電容，他們的作用非常大，如果在電路中用的地方不好，會非常影響電路的功能。
在PCB設計過程中電源的管腳為什么要加許多電容？
大家最常聽到的是軟件工程師靠年齡，硬件工程師靠經驗，越老越吃香。經驗？自己工作過程中總結的？師兄/前輩傳承的？不管經驗從而何來，總歸是用對了。今天我們也不講原理，就講為什么要用這些電容。
任何一個系統中，不可或缺的電源對整個系統影響非常大，如何提供給負載們一個干凈穩定的電壓尤為重要。

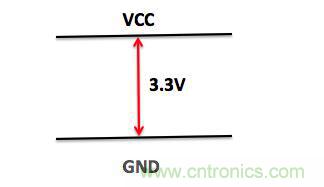

理想中常用3.3v電源

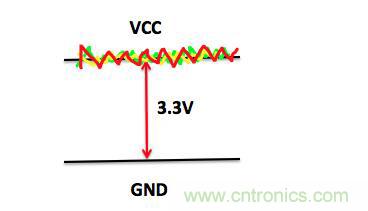

你真實測到的電源可能是這樣的。崩潰嗎？
為什么會變成這樣？在3.3v的DC上疊加了各種高頻率的噪聲，這些噪聲是由于電源轉換器，或者受到外界高頻的噪音干擾而產生的。

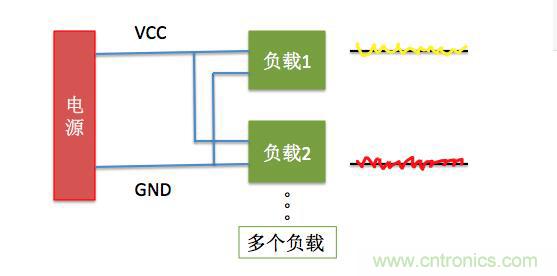

這樣DC供電電壓不僅會影響本負載區域內的電路的工作，也會影響到其它連接在同一個VCC上的其它負載的工作，有可能導致那些負載的電路工作出現問題。
唯一能做的就是將每個負載的問題控制在其區域內，不干擾其他負載的正常工作。當然，還需要在控制源頭，讓電源產生電路的輸出電壓要穩定。

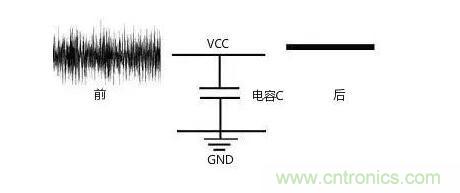

這時候電容就登場了，利用電容充放電的原理，通俗的講，外部高壓高于電容極板兩端電壓時對極板充電，低于電容極板兩端電壓時對極板放電，在充/放電之間，就把電壓中的“波”（高頻）起伏削弱了，從而起平抑電壓的作用，電壓就變的平穩了。

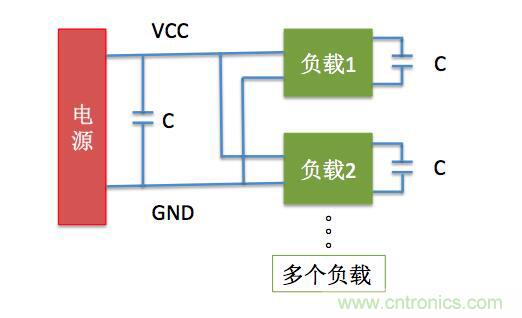

正確的電容接法：
看完以上，大家明白為什么要加電容了嗎？
電源管腳的去耦電容該怎么放置？
小電容靠近管腳放置，大電容放置在IC周圍，又是經驗總結，大家都是這么放的吧？那為什么要這樣放置呢？——根據電容去偶半徑總結。如果放置的電容超過了去耦半徑，那就會失去的真正作用。容值最小的電容，有最高的諧振頻率，去耦半徑最小，因此放在最靠近芯片的位置。依次，容值大一點的就稍遠。另外一個原因是：如果電容離IC電源引腳較遠，則布線阻抗將減小電容的效力。
