【導讀】本文介紹一款0-30V、0-5A調壓調流線性維修電源制作，317做的恒壓加擴流，文中分享了具體電路圖和詳細的制作過程，感興趣的過來看看吧。
不過最近用一筆記本電池帶個自己做的小電視看，筆記本電池需要經常充電，普通電源不能限流，鋰電這個東西過充很危險，所以要經常看著，太不方便。正好最近研究358， 先前做了個936的控制電路1322芯的，用場管的，由于一直在研究這個，只畫了個PCB就分享給大家了，那個早就做出實物來了，由于一直在研究這個電源，就先放一邊了，有空補那個圖。

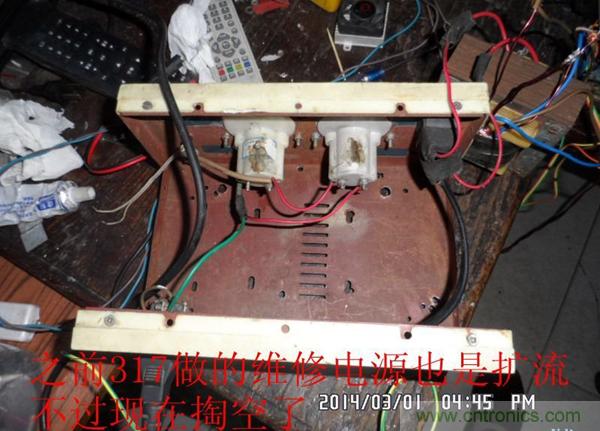

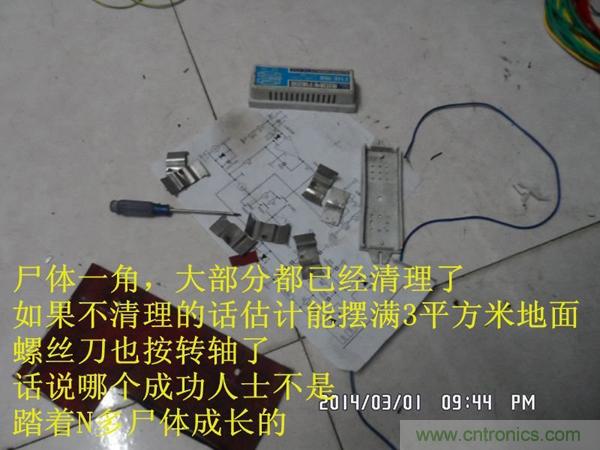

一般電源都用2N3055擴流，可是我要是用的話3055得現買剛好查資料13005也可以做擴流，而且手頭又有一大批電子鎮流器，基本上都是一批下來的，剛好參數也差不多就廢物利用了，整個電源改造沒花一分錢就是耗時，估計得四天以上。

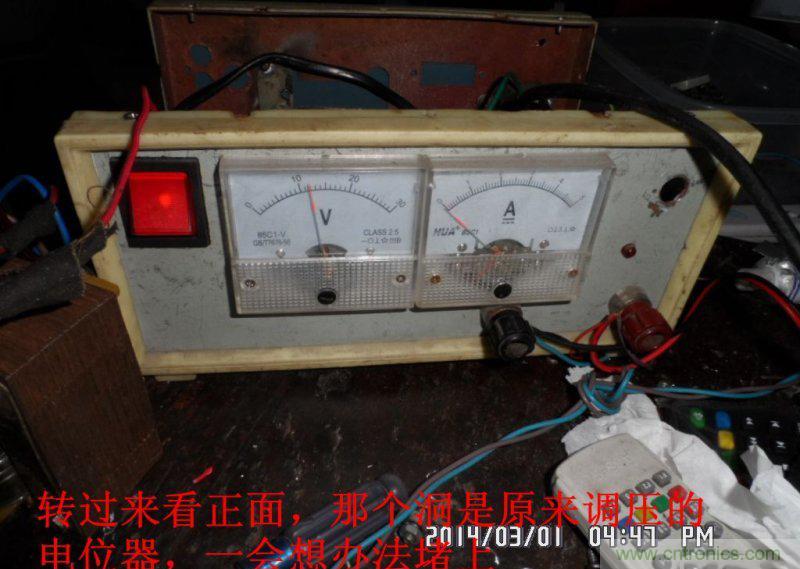

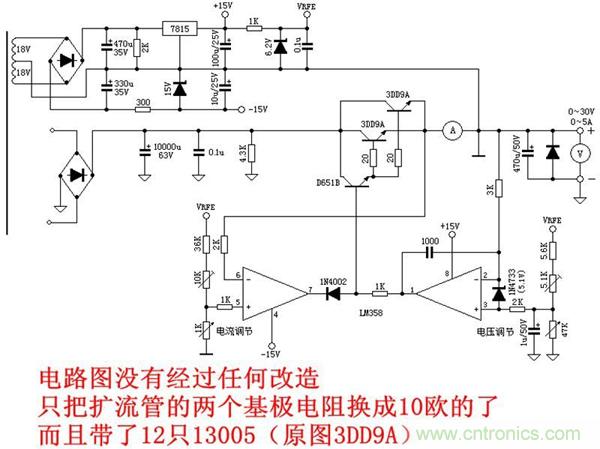

下面上電路圖

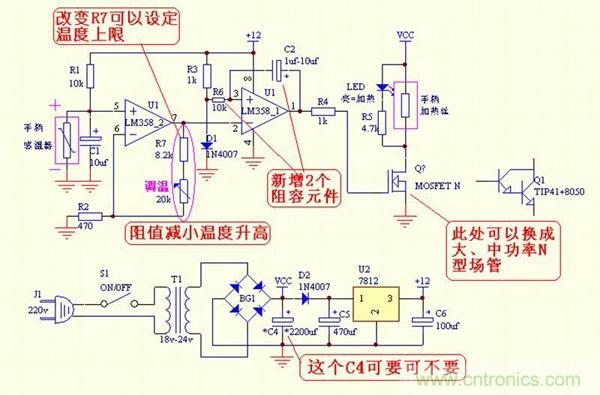

358運放，我用的是貼片式的，一共只找到兩個。另一個做焊臺了，那個是直插的，順便把焊臺的電路圖也上傳，焊臺的C4我是加的。
好了繼續電源。

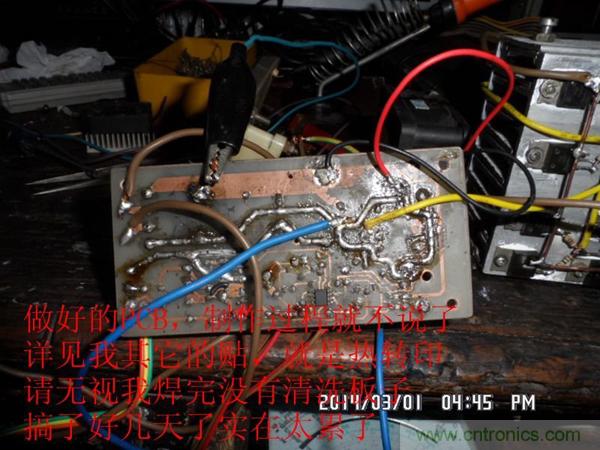

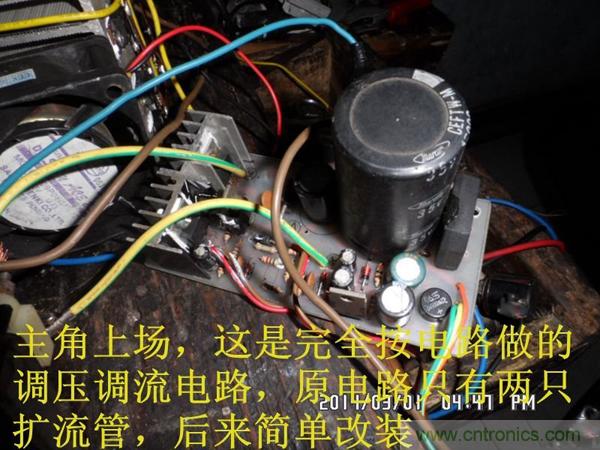

做好的板子，沒有刷板子就無視。

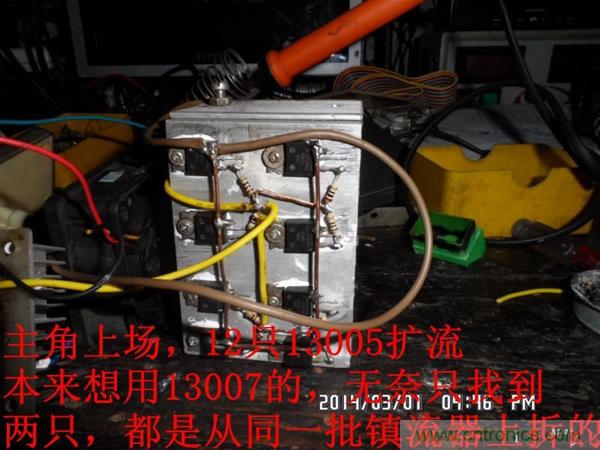

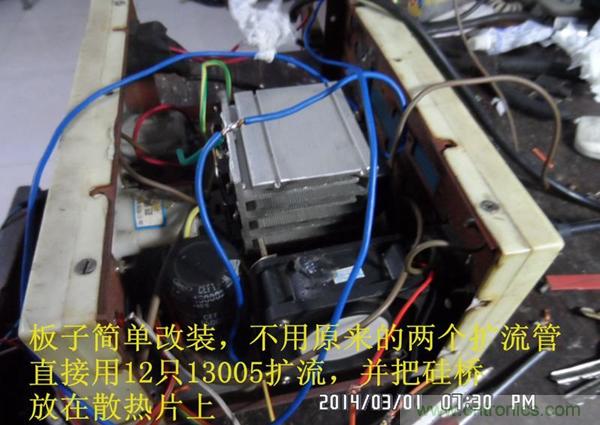

下面是擴流板12只管子當一只用，哈哈。

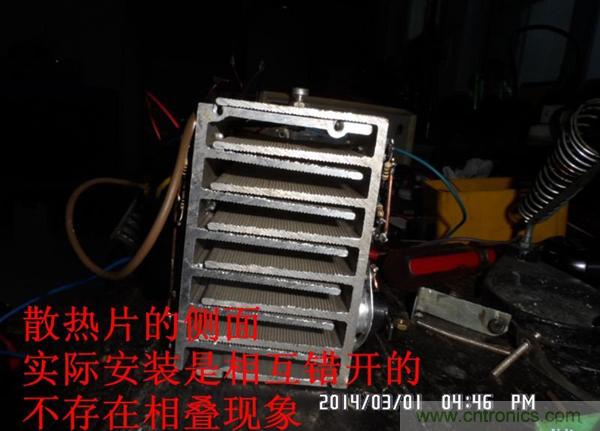

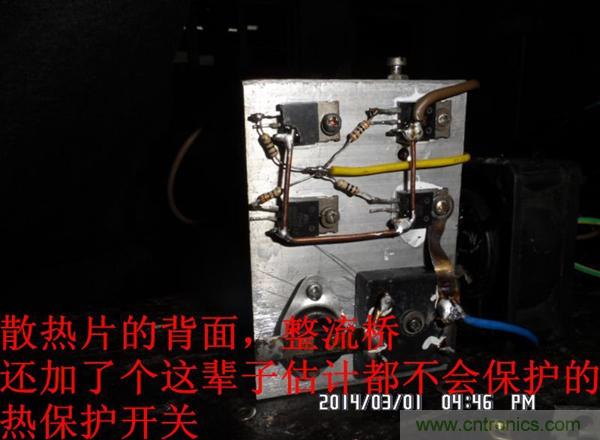

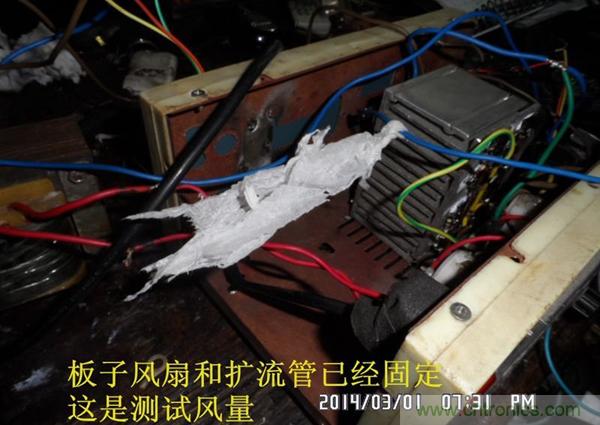

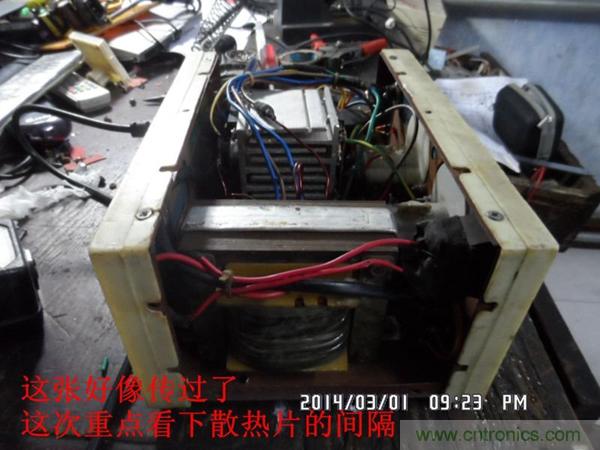

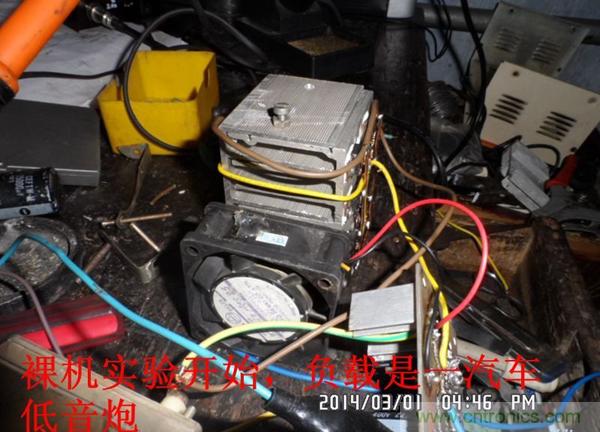

散熱片某功放上拆的，截兩半，對上用。

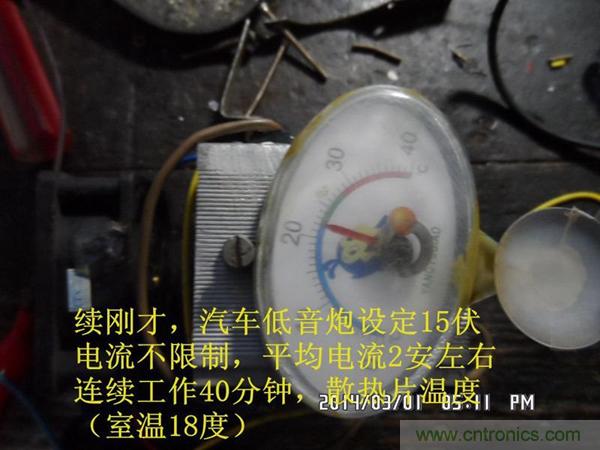

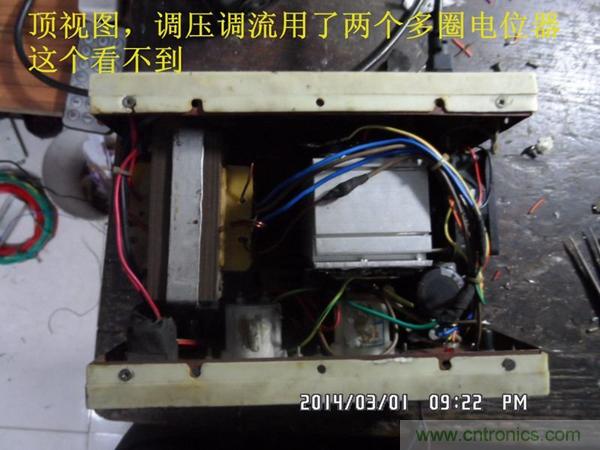

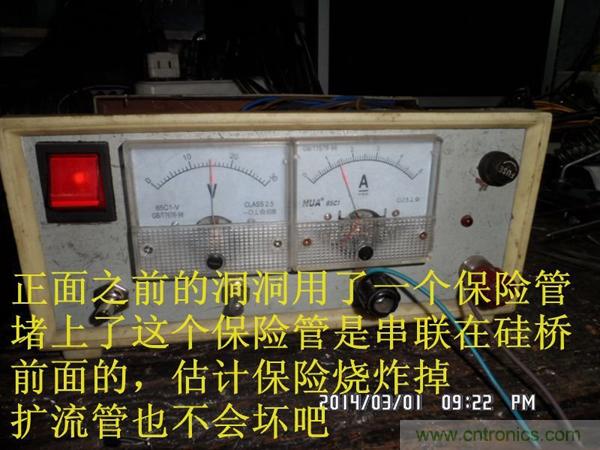

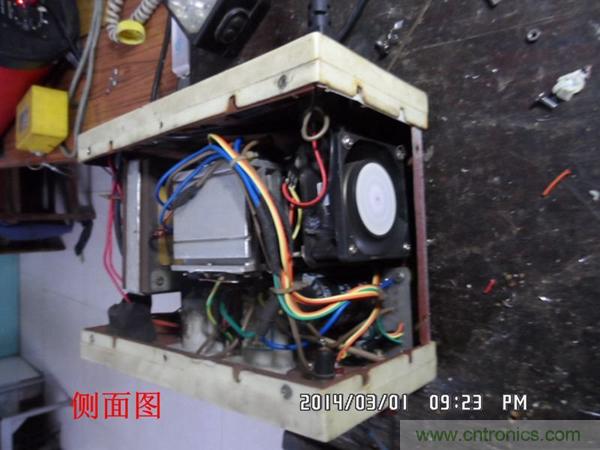

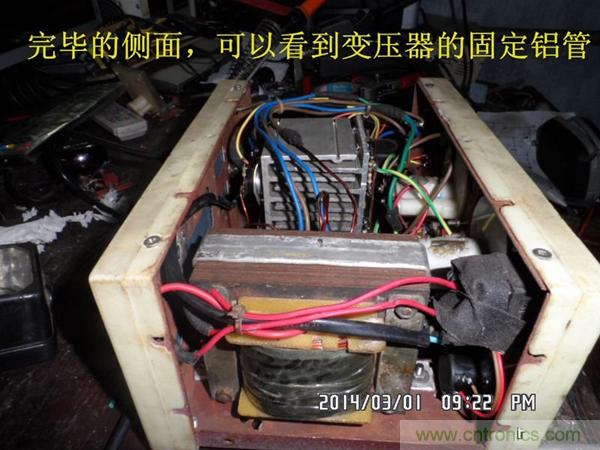

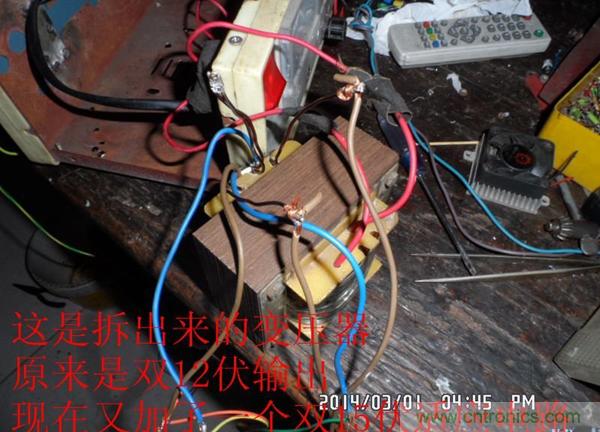

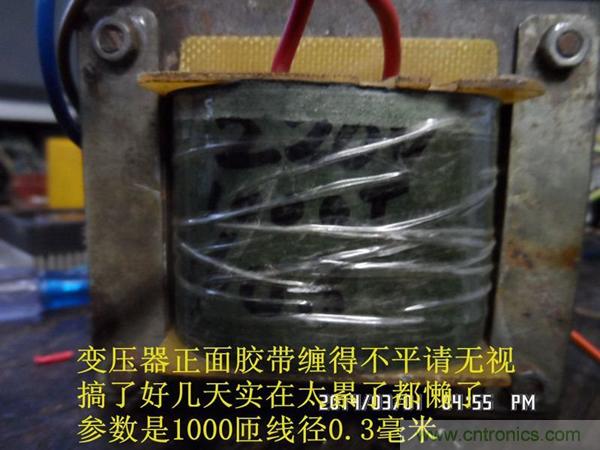

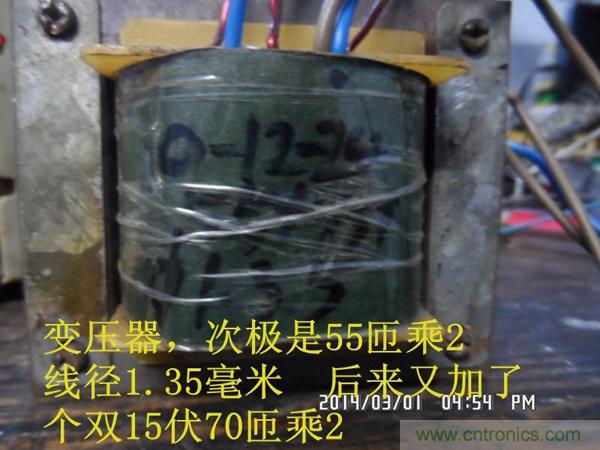

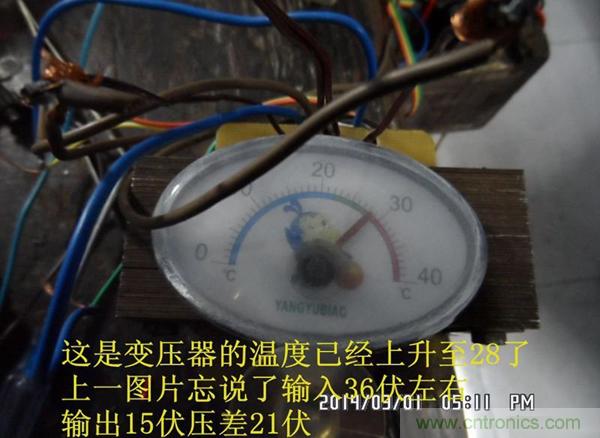

變壓器都是手工繞制的，真累啊。
