【導讀】網友又為大家發福利了！今天給大家奉上DIY的LM317可調穩壓電源。反正學習各種路基電路需要電源，今天就試手用7805做一個穩壓電源，做一個想調幾伏調幾伏的可調穩壓電源。
我?guī)淼臇|西只有一些簡單的工具和一個萬用表，電烙鐵啥的全在家，借用同學的電烙鐵用著不是很習慣，只能湊合一下。

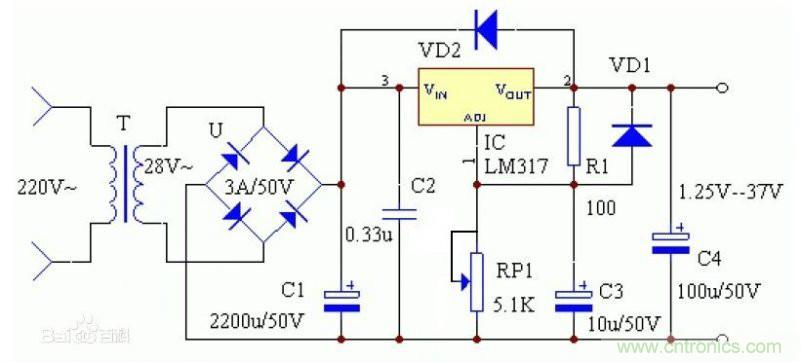

首先是電路圖，網上找的。

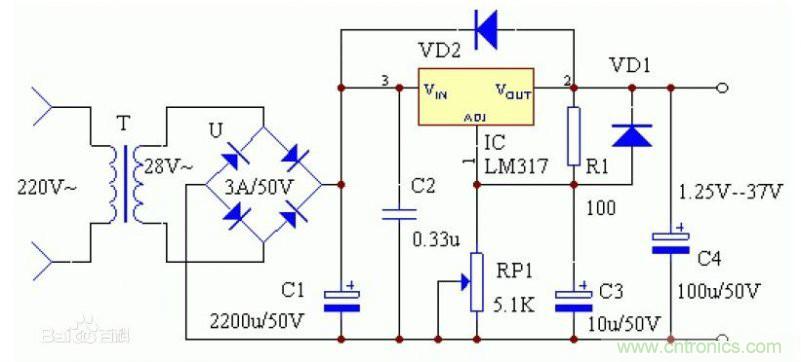

我發現如果按照這個電路圖做，lm317只能輸出最高電壓，調節電位器沒用，所以我修改了一下，下面是修改后的圖。修改的位置是RP1處。

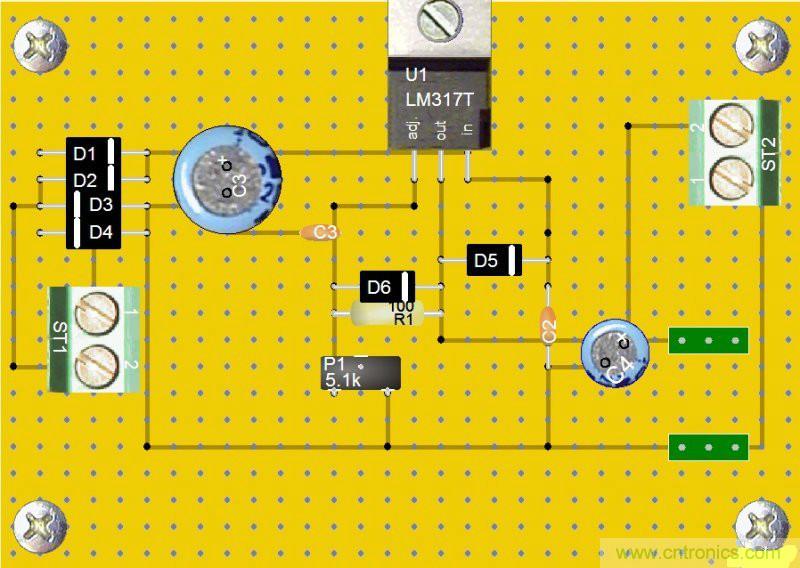

這個是電子元件的布局，這里面的RP1還沒有改，焊接時注意一下。

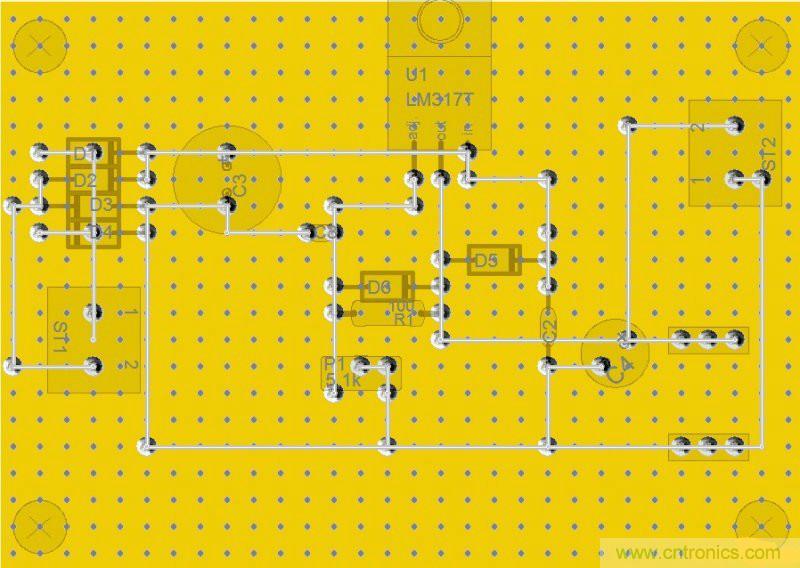

正面

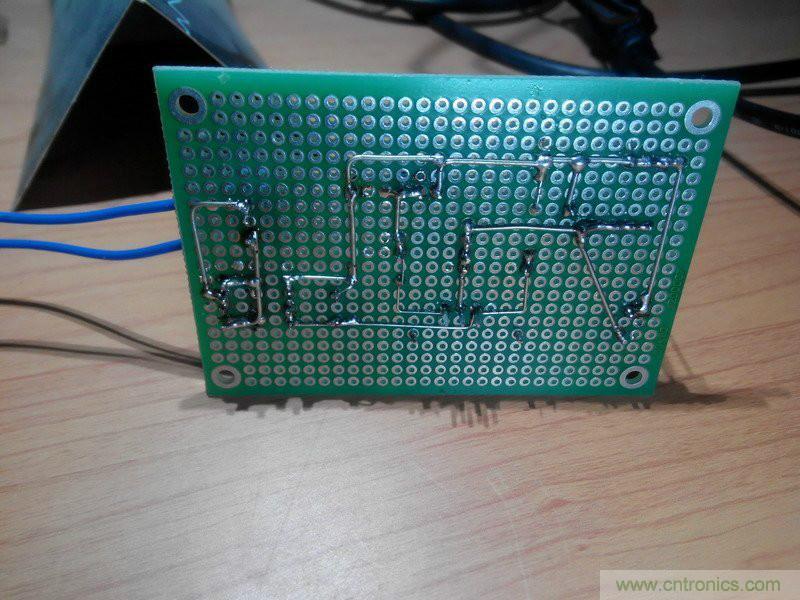

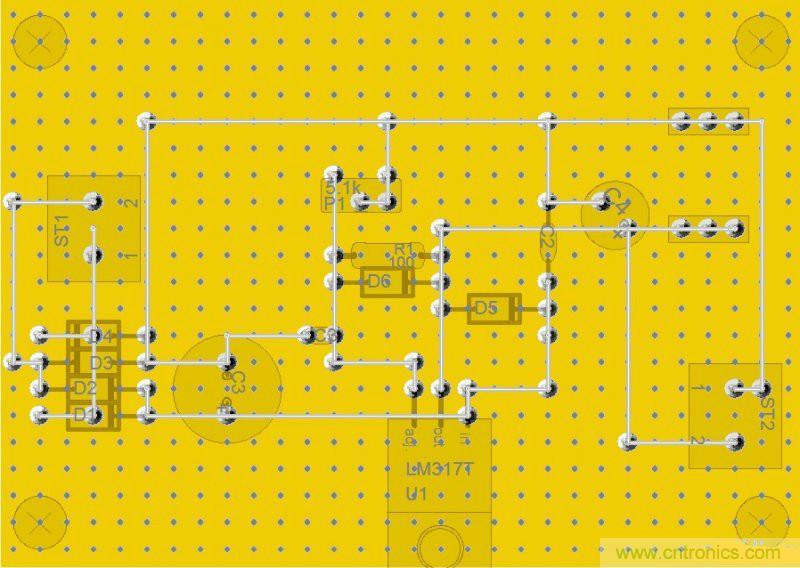

反面
反面反轉

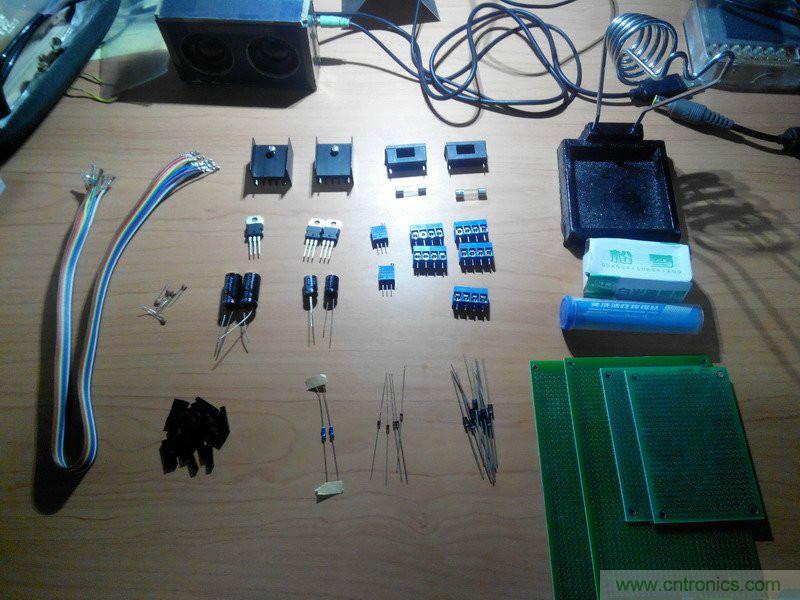

這是我買的一些材料，萬用板好貴，而且焊盤不是很結實，坑爹啊……
先把元件都焊上。
所有的線都連接好了。

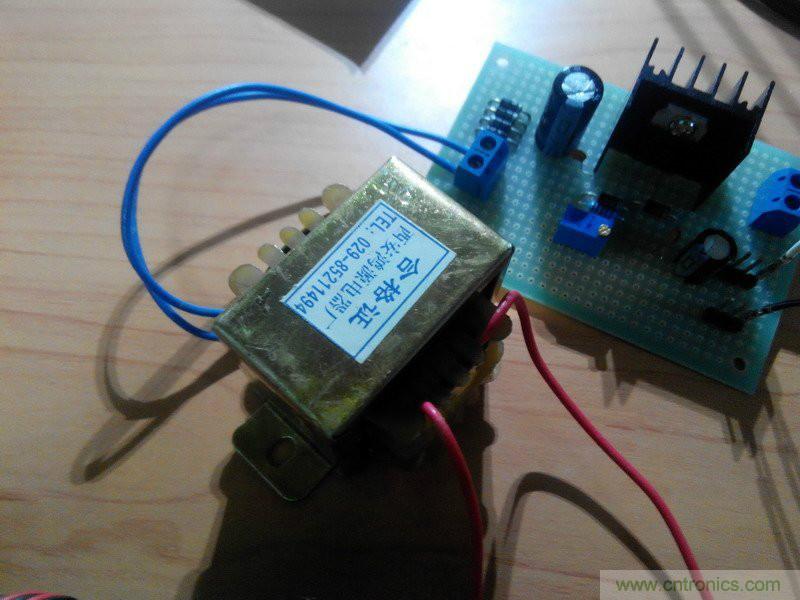

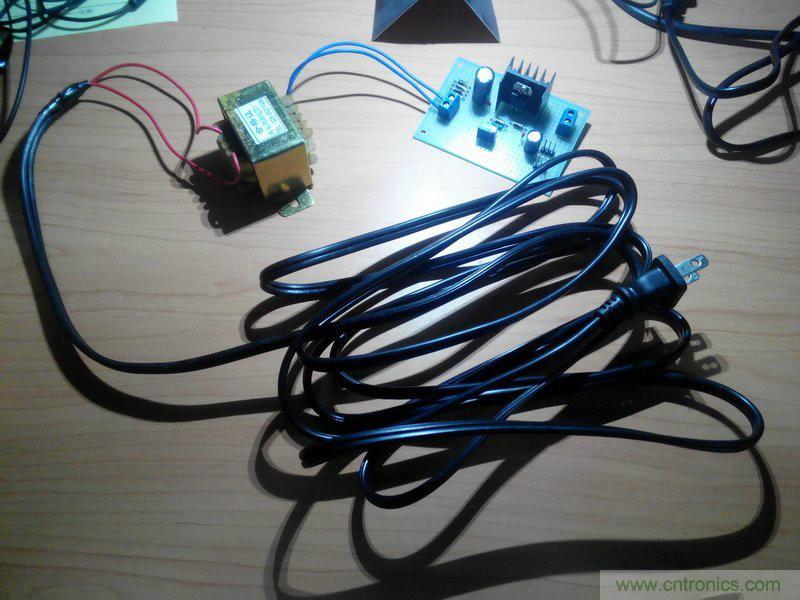

這個是老師給的12V變壓器，我已經接好了，接下來就是通電測試了。

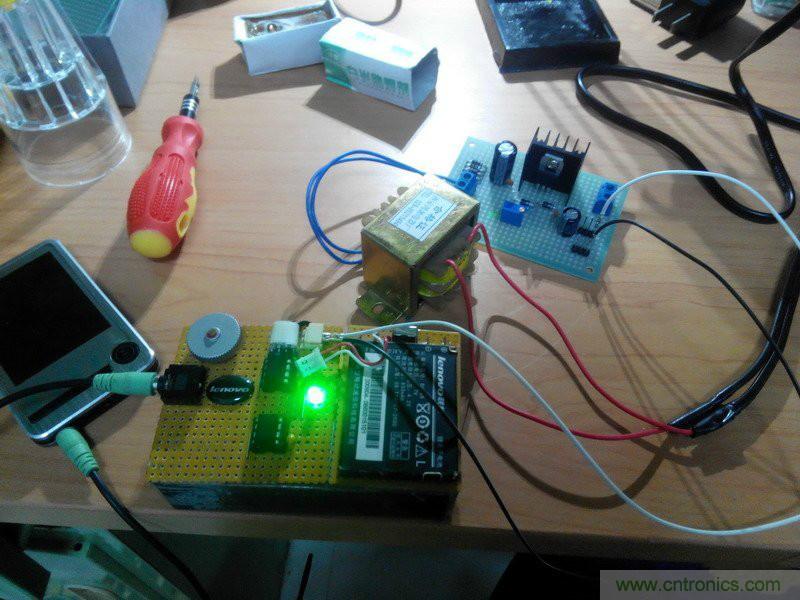

插上兩根杜邦線，接到我2822的小音箱上試一下，沒問題，正常工作，這時317的發熱量不是很大，如果接大功率負載，這個小散熱器是不足以讓LM317“冷靜”下來的。

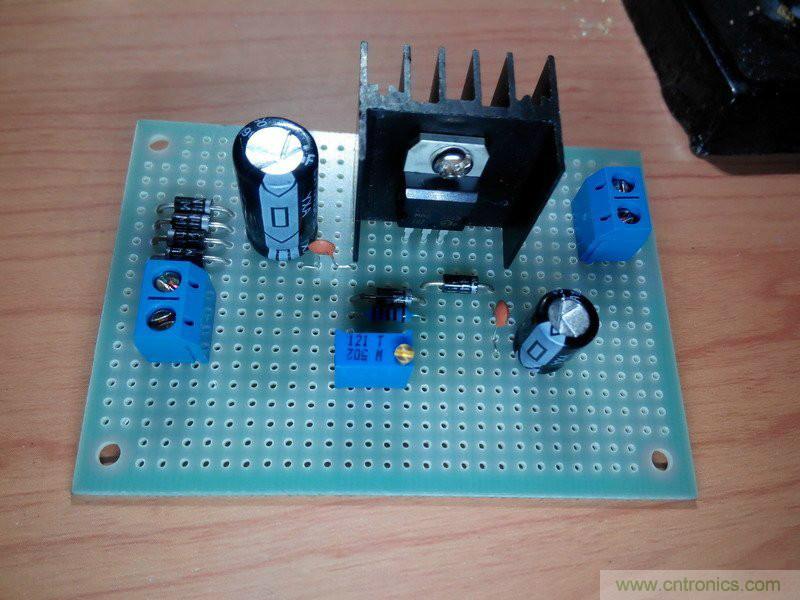

最后來個完整的成品圖。
