【導讀】電子元件技術網(wǎng)的朋友們有福氣了，這里小編帶來了一個關于mini藍牙音箱設計電路圖，該mini藍牙音箱設計電路具有獨有的防削頂失真功能可保證揚聲器在大功率輸出的同時不出現(xiàn)明顯的破音。是不是很心動？

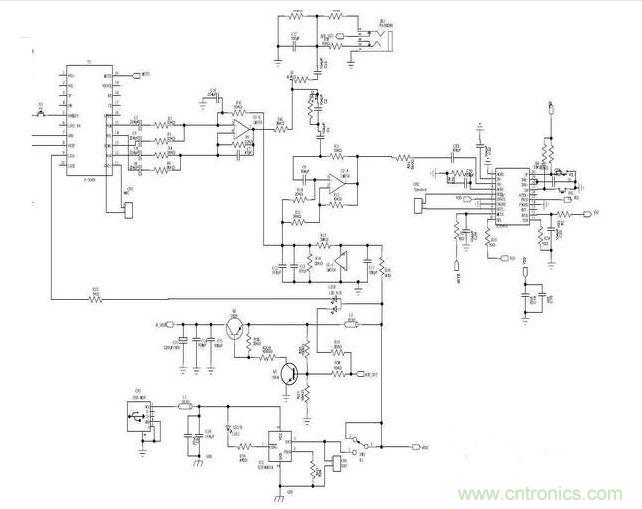

下圖為比較典型藍牙小音箱設計原理圖，其主要器件為：
（1）接收模塊采用的是OVC藍牙模塊，優(yōu)勢是相比較CSR的方案成本便宜；
（2）功放IC選擇的是HT6809,其獨有的防削頂失真功能可保證揚聲器在大功率輸出的同時不出現(xiàn)明顯的破音；
（3）充電管理采用的市場上比較通用的TP4055;
（4）另外LM358主要用來做平衡及藍牙信號二次放大。
