在晶體管放大電路中，當晶體管集電極與發射極兩端的電壓超過最大集電極耐壓BVceo時，晶體管就會被擊穿損壞。同樣，在開關電源中，當施加于開關變壓器的伏秒容量（電壓幅度與時間長度）超過極限伏秒容量VTmax時，開關變壓器也要損壞，并且還會損壞電源開關管，及其它電路。

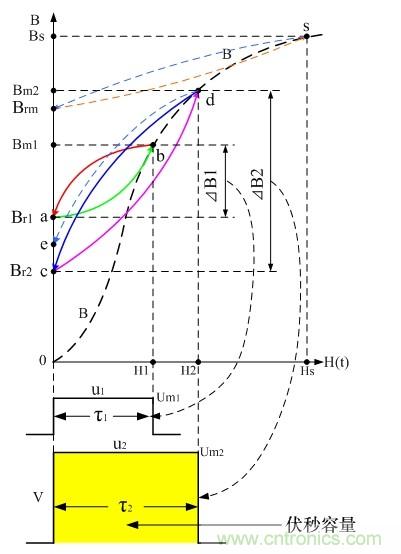

圖9是開關變壓器伏秒容量與磁場強度H、磁感應強度B的對應關系圖。圖中，脈沖幅度V總是與磁感應強度的增量
成正比；而脈沖寬度τ總是與磁場強度H成正比，也與勵磁電流
成正比。由圖9可以看出，利用伏秒容量的概念來計算變壓器初級線圈的匝數，要比利用電感量的概念來計算變壓器初級線圈的匝數的方法要合理很多。
圖9

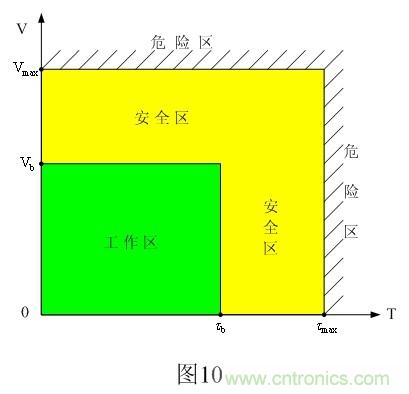

開關變壓器伏秒容量還可以用圖10中的矩形面積來定義。在圖10中，矩形的面積的兩條邊分別由開關變壓器的工作電壓（直流脈沖幅度）V和通電持續時間T（脈沖寬度）的乘積組成。其極限伏秒容量相當于黃色區域部分的面積，綠色區域部分相當于開關變壓器正常工作時伏秒容量的面積。
不過，這里還應強調指出，只要伏秒容量的面積沒有超出極限伏秒容量的面積，V或T任何一條邊分別都可以超出圖9中所示的V或T邊上的長度。
我們從圖8、圖9、圖10可以看出，使用開關變壓器時，加于開關電源變壓器初級線圈的電壓和脈沖寬度的乘積，不能超出變壓器的最大伏秒容量，最好要留出30%的余量。因?yàn)椋儔浩麒F芯的導磁率與工作溫度有關，大部分變壓器鐵芯的居里溫度都低于140 ℃，當溫度大于110℃時，鐵芯的導磁率會明顯下降。
如果從效率方面來考慮，最好讓流過開關變壓器線圈的最大勵磁電流約等于圖8中
，或者讓開關脈沖的寬度約等于
。當流過開關變壓器線圈的最大工作電流等于圖8中
時，開關變壓器線圈的電感量為最大值
；在此種情況下，開關變壓器的工作效率最高，因?yàn)椋藭r(shí)開關變壓器鐵芯損耗與開關變壓器線圈損耗的乘積最?。ù艤p耗與勵磁電流的大小成正比，渦流損耗與磁感應強度增量的平方成正比；銅阻的損耗與導線的長度成正比）；并且，開關變壓器的伏秒容量VTb與極限伏秒容量VTmax還有很大的安全距離。
目前，一般開關變壓器還都大量選用鐵氧體磁芯，這種鐵氧體磁芯的磁飽和磁感應強度Bs一般為4500～5000高斯，因此，由圖8可以看出，開關變壓器鐵芯的最佳磁感應強度Bb大約為磁飽和磁感應強度Bs的一半左右，即：Bb = 2300～2500高斯。因此，當使用（4）式對開關變壓器初級線圈進行計算的時候，公式中最大磁感應強度Bm的取值，最好不要超過2500高斯。
由于開關變壓器鐵芯磁飽和磁感應強度Bs參數的分散性，用什么方法，我們才能知道開關變壓器的鐵芯正好就工作于最佳磁感應強度Bb的位置上呢？或者我們拿到一個開關變壓器，到底應該取多大的脈沖寬度，以及占空比，或者工作頻率，才合理呢？
這個必須通過對開關變壓器伏秒容量的測量，才能最后作出決定，同時還可以檢查開關變壓器鐵芯氣隙長度留得是否合適。
