產品特性：
- 提供捕獲時間相關的模擬、數字和RF信號的系統級觀測
- 具有21個通道 其中4個模擬通道帶寬為500M或1GHz
- 頻譜圖可以顯示緩慢變化的RF現象
應用范圍：
- 無線設計的系統級調試
- 混合域設計時序分析
- 跟蹤噪聲或干擾源
泰克8月31日宣布，推出全球首款集示波器、頻譜分析儀、邏輯分析儀和協議分析儀于一體的混合域示波器MDO4000系列。其主要特點是：可提供捕獲時間相關的模擬、數字和RF信號的系統級觀測。這種時域和頻域間的關聯，目前其他廠商還無法實現。泰克為此正在申請包括Spectrum Time在內的26項專利技術。

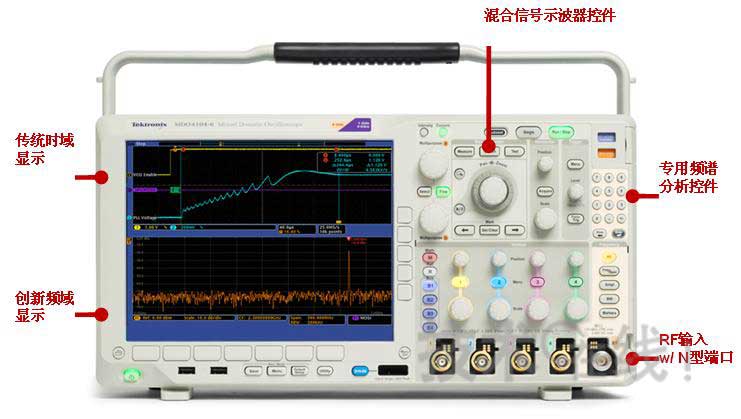

MDO4054-3/6及MDO4104-3/6四款示波器具有21個通道，其中4個模擬通道，帶寬為500M或1GHz；16個數字通道；1個RF通道即內置的頻譜分析儀，頻率范圍在50kHz~3G或6GHz。捕獲帶寬在1GHz以上（含），最高為3GHz，比典型頻譜分析儀高100倍。該系列示波器前面板用戶界面如圖1所示，掃描式及FFT頻譜分析儀與MDO的射頻測量比較如圖2所示。
硬件架構方面，MDO4000是在此前MSO的基礎上進行設計，保持了示波器本身的功能。內置的頻譜分析儀有N型接口、下變頻電路、前置放大器及RF步進衰減器，“不過不是傳統示波器里FFT的功能，而是一個獨立的射頻通道，具有時間相關的采集系統可在時域和頻域同時實現最佳觀測。因此可稱為近20年來最具革命意義的示波器。”泰克示波器業務總經理Roy Siegel強調指出。
內置頻譜分析儀的優勢包括：自動標記功能可以快速測量射頻的中心頻率及失真信號，最多測量11個；手動標記功能可測量非峰值范圍；頻譜圖可以顯示緩慢變化的RF現象；RF探測看進行RF輸入端信號瀏覽；分析工具有正常、最大保持、最小保持和平均跡線，±峰值、樣本值和平均值檢測，通道功率、ACPR和OBW測量。
多域顯示的優勢包括：利用頻譜時間了解RF頻譜如何隨時間或設備狀態變化；RF時域波形便于測量RF/系統延遲，快速了解振幅、頻率或相位相對于時間發生的變化；傳統觸發采用模擬、數字和總線觸發捕獲時域事件，以及時間相關的RF頻譜；RF觸發利用高級RF功率觸發快速捕獲特定RF事件。
MDO4000主要支持以下幾類應用：
1.無線設計的系統級調試。如對6GHz以下的WLAN、藍牙、Zigbee無線模塊的集成進行調試；對本土調幅、調頻或調相無線通信進行調試；雙頻帶收發器的寬頻帶分析。例如，在一次采集中同時捕獲900 MHz的Zigbee信號和2.4 GHz的藍牙信號。
2.混合域設計時序分析。如觀察VCO/PLL啟動過程頻譜隨時間的變化；測量RF信號開啟或關斷時的穩定時間；確定從控制邏輯信號或串行總線命令到產生相關RF變化的時延。
3.跟蹤噪聲或干擾源。如分析輻射或耦合發射的根本原因，測量開關電源對系統其余部分的影響，時域相關信號有助于對寄生噪聲源的根本原因分析。
MDO4000系列的價格是23000美元，“遠低于一臺示波器加一臺入門級頻譜儀約35000美元的總價。”Roy Siegel表示。
