【導讀】延時電路中最簡單的就屬RC電路了。電子工程師剛剛接觸延時電路，首先入門的就是RC電路。本文就由網友分享RC電路的設計，并簡析RC延時電路。希望新手或者剛?cè)腴T的工程師能學以致用。
圖一是最簡單的RC延時電路，目的是延時點亮LED。R1給C1充電，等電容電壓到達三極管基極導通電壓大概0.7V時，三極管開通，LED點亮，二極管D1是讓C1可以快速放電的作用。
延時時間
，其中V1為電源電壓，V0為電容初始時刻電壓，Vt為t時刻電容電壓。在這個電路里，V1=5V，V0=0V，Vt=0.7V。延時大概1.5S。電路雖然結構簡單，但是要實現較大的延時就要選用大容量的電容，而且充電電阻R1不能太大，否則三極管不能處于開關狀態。
圖一
圖二
再看圖二，主要是多加了一個2.7V的穩壓二極管D2，這時候情況就有所改觀?？梢钥吹?，令三極管開通的電容電壓提高了2.7V，也就是說Vt=0.7+2.7=3.4V。代入公式算得延時t=5.7S。本人在Multisim11.0中仿真結果不相上下。圖二中R3電阻是為了把穩壓二極管的反向漏電流導走，防止充電過程中三極管微導通。

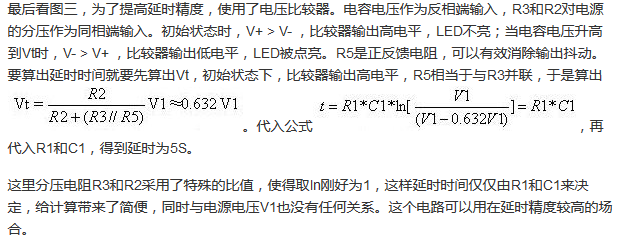

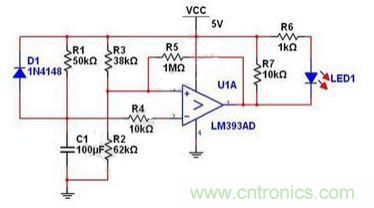

圖三
