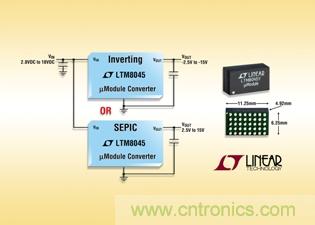

全集成型負輸出、升壓或降壓-升壓型µModule 轉換器可提供高達700mA
只需增設兩個電阻器和兩個電容器，就能把LTM8045配置以調節一個介于2.5V和15V之間的正輸出電壓 (SEPIC拓?fù)? 或一個介于-2.5V和-15V之間的負輸出電壓 (負輸出拓?fù)?。LTM8045專為通信、成像和手持測試設備中的負載點調節而設計。
在SEPIC配置中，LTM8045的輸入電壓可以高于、低于或等于調節的輸出電壓。如果被配置為一個負輸出變換器，則邏輯電平控制引腳不需要電平移位電路。在一個-5V、500mA負載條件下，LTM8045可采用一個正12V輸入電源實現80%的效率。工作頻率范圍為200kHz至2MHz，可通過一個外部電阻器進行調節，而且可以同步至一個處于相同頻率范圍之內的外部時鐘。
LTM8045采用6.25mm x 11.25mm x 4.92mm BGA封裝，其工作性能在-40°C至+125°C和-55°C至+125°C的內部溫度范圍內得到保證。該器件的千片批購價為每片6.97美元。LTM8045備有現貨可立即供應。
性能概要：LTM8045
•負輸出或SEPIC (單端初級電感轉換器) 操作
•僅需 4 個外部組件即可構成完整的解決方案
•寬輸入電壓范圍：2.8V 至 18V
•在 VIN = 12V、VOUT = 2.5V 或-2.5V時可提供高達 700mA 的輸出電流
•在 VIN = 12V、VOUT = 15V 或-15V時可提供高達 375mA 的輸出電流
•2.5V 至 15V (SEPIC) 或-2.5V 至-15V (負輸出) 輸出電壓
•可選的開關頻率：200kHz 至 2MHz
•緊湊型6.25mm x 11.25mm x 4.92mm BGA 封裝
