【導讀】目前被普遍使用的頻率是2.4GHZ，這個頻率通常用于蜂窩電話、WiFi、工業通信等，在這樣的高精度應用中，消除輻射噪聲對信號路徑的影響是產品所面臨的挑戰之一。為解決這一難題，這里給出了一個真接地高精度接口解決方案。
方案中的LMP2021可以在放大器的內部進行信號濾波，極大地減少了由EMI引起的誤差，這種做法在高增益應用中特別有益處。與TI提供的精準型ADC配合使用，則可實現更加可靠和安全的高精度測量。
圖1：放大器內部信號濾波圖
解決方案主要特性：
單通道和雙通道高精度運算放大器：
1、超低輸入失調電壓、接近于零的輸入失調電壓漂移、超低輸入電壓噪聲和超高開環增益，非常適用于儀表和傳感器接專有的連續校正電路；
2、提供隔離并實現緊湊高密度解決方案；
低噪聲負偏置發生器：
1、一個小的負電源電壓將防止放大器輸出在0V發生飽和，并將有助于在整個信號處理通路中保持一個準確的零點。
高線性度、低漂移、24位、模-數轉換器(ADC)：
1、專為滿足工業過程控制、高精度儀表和其他嚴苛應用的需要而設計；
2、通過與一個信號放大器(例如 PGA280)相組合，可形成一個能夠?qū)Χ喾N信號進行數字化處理的高分辨率、高準確度測量系統；
3、可提供出眾的噪聲與線性性能。

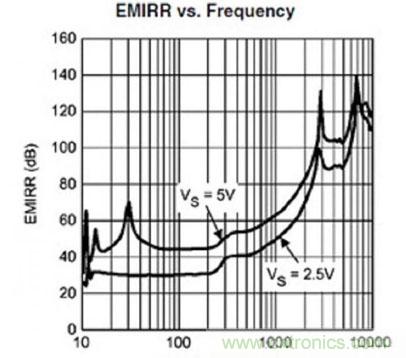

圖2：EMI波形
