【導讀】無極燈分作為功能的激勵源和干擾的發生源，這些頻段頻點讓人十分的糾結。沒有了它，功能沒了；可有了它，干擾又來了，雖然糾結，但“因噎是否該廢食”卻是一個根本不必思考的問題。我們只能接受，然后想辦法處理掉其負面影響。怎么解決無極燈的兩個電磁兼容問題：傳導和輻射呢？

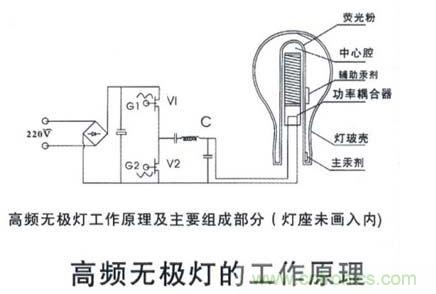

無極燈分為高頻無極燈和低頻無極燈，頻率分別為200-250KHz、2.65MHz，作為功能的激勵源和干擾的發生源，這些頻段頻點讓人十分的糾結。沒有了它，功能沒了；可有了它，干擾又來了，雖然糾結，但“因噎是否該廢食”卻是一個根本不必思考的問題。我們只能接受，然后想辦法處理掉其負面影響。
無極燈的電磁兼容問題有兩個，分別是傳導和輻射。
傳導是通過導電的電纜線發出的；
輻射是通過空間的非金屬殼體、金屬殼體的縫隙、導線三方面中的某一種或幾種發出來的。
這兩類問題，解決的思路不一樣，我們在整改的過程中經常遇到類似的技術咨詢問題。電話里交流了半天以為是傳導，其實是空間輻射的。
傳導解決的思路就是用濾波器串在電源線上和接好地的處理措施，但這僅限于有接地端的無極燈；
對沒有接地端的無極燈，即電源線輸入只有兩根線（L和N，沒有G），對這種狀況，傳導干擾則只能通過消耗干擾能量的方式解決。
輻射的解決方法有兩種，一種是處理波形的尖峰，因?yàn)楫a(chǎn)生干擾的有兩個主要來源，一是個開關的主振頻率，一個是開關上升沿的tr時間導致的尖峰脈沖中所包含的高次諧波成分。這兩個來源的處理同傳導的解決方法。
另一個主要的解決方法是結構的處理，縫隙的屏蔽、接地的面接地、殼體材料的選擇（一般選擇金屬材料即可，但如果有低頻磁場干擾，則問題尤甚，材料上不宜采用鋁材，需采用導磁率較高的鐵鋼或坡莫合金等，但坡莫合金的方式對于民品不太現實）
以上方法都是基于整流器已經定型后的設計改進措施。如果還在整流器的設計階段，可以將濾波電路設計在電路中，設計的好的話，整流器直接工作起來也就ok了。但電路可能會設計不好，那也好辦，您可以直接聯系我們，我們將濾波器作為一個器件提供給您，將濾波器裝在電路板上，也可以直接用。但至于結構處理的部分，那只能有貴廠自行修改了，不過，出于革命的友誼和產業界并肩攜手的惺惺相惜之感，我公司（瑞迪航科（北京）技術有限公司，400-6800-965，www.rdcoo.com）愿意免費義務提供相關的參考方案。
提醒給大家一個建議：“不就加一個濾波器嗎，市面上多的是，隨便買一幾個就行了”。對于這種思想，我建議您還是別浪費那錢了，如果隨便加個濾波器就能解決，那這就不是技術問題了。市面上的通用濾波器的截止頻率點和衰減特性跟無極燈的需求比起來，差得遠了。濾波的階次、截止頻點的選取、共模和差模干擾的確定和應對措施、安規耐壓的要求、溫升、爬電距離和電氣間隙、環境特性的防護… …
小小無極燈，受困電磁兼容，這里的講解，助您下海擒惡龍。
