【導讀】繼電器保護電路大家熟悉嗎？一般從事電路設計的工程師都會遇見電路保護的設計，但是如何去計算一個電路保護呢？恐怕不是很多人知道，這里一位高人專門來教大家如何計算一個繼電器保護電路？
談了很多定性的東西，現在做一個例子介紹一下，如何計算放電的能量。

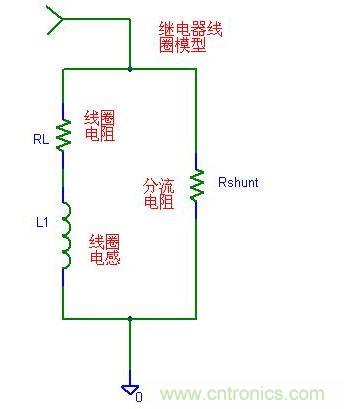

這里shunt電阻不一定是有的，不過可以先考慮。

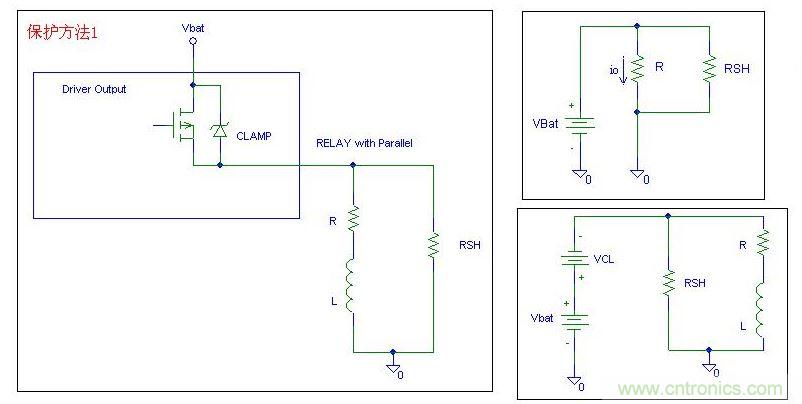

保護方法1

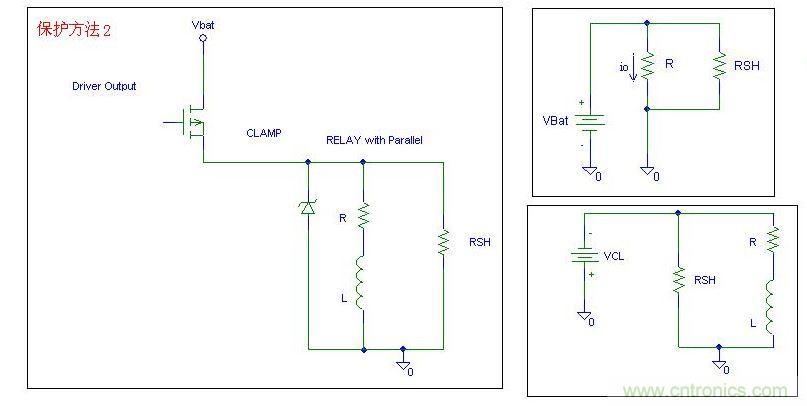

保護方法2
計算保護方法1：
用拉普拉斯變換或者一階放電公式都可以用來求：

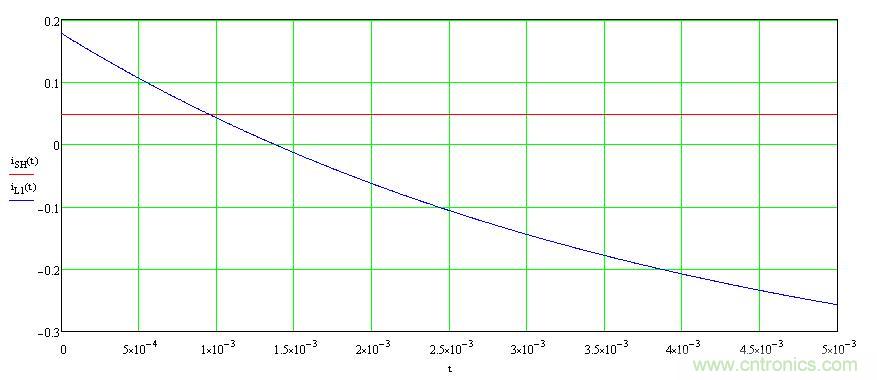

從圖上也可以看出時間。
把這個能量和Zener管子最大能承受的能量比較可以得到一個結果。
補償方法2同樣分析。
如果沒有shunt電阻，終止條件為電感電壓-電阻電壓=zener的電壓。
