【導讀】使用熱敏電阻來控制溫度已不是什么新鮮事，自20世紀70年代以來，該器件就被用來測量PCB散熱器溫度的升降情況。本文將探討其在風扇控制中的工作情況和性能，以減少噪聲，并提高效率。
從個人電腦到平板電視，任何帶電源的消費類產品，其背部都會有一臺小風扇，用于電路冷卻。當談到控制風扇時，使用熱敏電阻替代熱電偶的做法已變得更流行。
使用熱敏電阻來控制溫度已不是什么新鮮事，自20世紀70年代以來，該器件就被用來測量PCB散熱器溫度的升降情況。本文將探討其在風扇控制中的工作情況和性能，以減少噪聲，并提高效率。
在基于熱敏電阻的風扇控制中，如果環境溫度上升到高于室溫狀態，測溫電橋?qū)z測到溫度的上升，并開啟風扇。這一工作是全自動的，當環境溫度回到室溫時，風扇將會關閉。
負溫度系數(NTC)熱敏電阻能夠非常有效地檢測出環境溫度的上升。因為是負溫度系數，當環境溫度上升時，熱敏電阻的阻值將降低。本例中的測溫電橋在控制風扇工作的過程中，利用的就是熱敏電阻的這一獨特特征。
測溫應用
電路中的風扇通過對電路進行適當冷卻，可增強能效，降低風扇所產生的噪聲效應。電氣噪聲通常是由于風扇未能在全功率條件下工作而產生的。

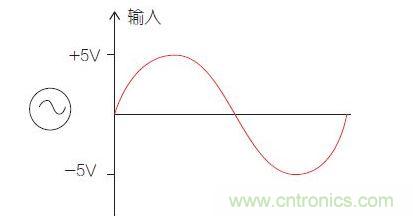

圖1：比較器電路中的輸入信號。

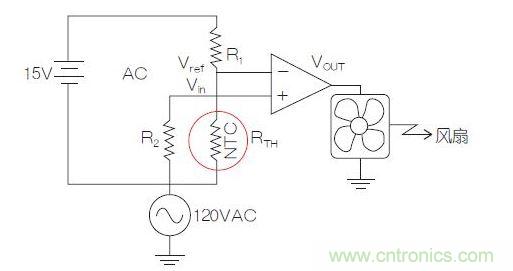

圖2：測溫電橋電路。
[page]
圖2給出了用于風扇控制的典型測溫電橋電路。電阻R2(50W、300Ω)由下式確定，它將影響輸入信號。
70℃和50℃下的參考電壓計算
按照客戶需求，考慮當環境溫度達到70℃或50℃時，該應用將會工作(即風扇將開啟)。
假設在25℃或室溫下，RTH為10,000Ω，那么，在70℃下，RTH為1,470Ω。
式(1)中的值由表1所示的熱敏電阻RT特性計算得出。

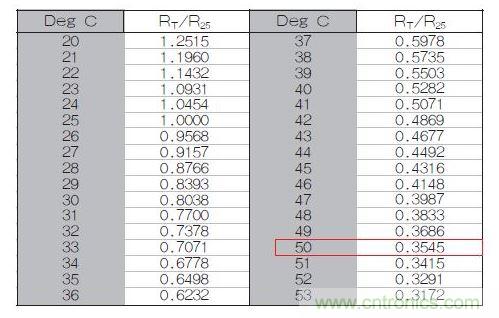

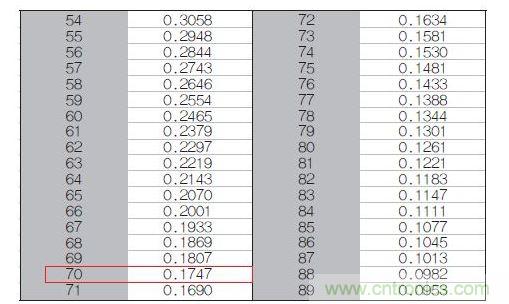

表1：70℃或50℃時，熱敏電阻RT特性的理想值。
[page]
因此，70℃時的參考電壓按下式計算：
風扇開啟條件
當輸入電壓超過參考電壓時，風扇將會開啟，但這一條件取決于環境溫度。注意：熱敏電阻的阻值取決于環境溫度。
在70℃時，如果輸入電壓超過1. 9 2V，輸出電壓將切換至+12V電平；當輸入電壓低于1.92V時，輸出電壓將切換回-12V電平。
在50℃時，如果輸入電壓超過3. 9 2V，輸出電壓將切換至+12V電平；當輸入電壓低于3.92V時，輸出電壓將切換回-12V電平。
室溫情況下會發生什么呢？
室溫(25℃)情況下的參考電壓為：
因為最大輸入電壓為±5，絕不會超過+7.50V，所以風扇將維持“關閉”狀態。
Ametherm公司的PANE103395非常適合這一應用。該小熱敏電阻能夠?qū)Νh(huán)境溫度的上升做出快速反應。其5%的準確度減小了工作性能中的任何偏差。
