【導讀】本文介紹的是一款很經典的電視信號調制芯片的內部電路設計，該芯片所調制的視頻效果有很高的還原度。現在講這款芯片的內部電路設計分享給大家，可以作為DIY的基礎理論，當然如果大家有好的創意設計，希望能展示出來大家一起學習！
本文介紹的是一款經典電視信號調制芯片的內部電路設計，所調制的視頻效果還原度較高。

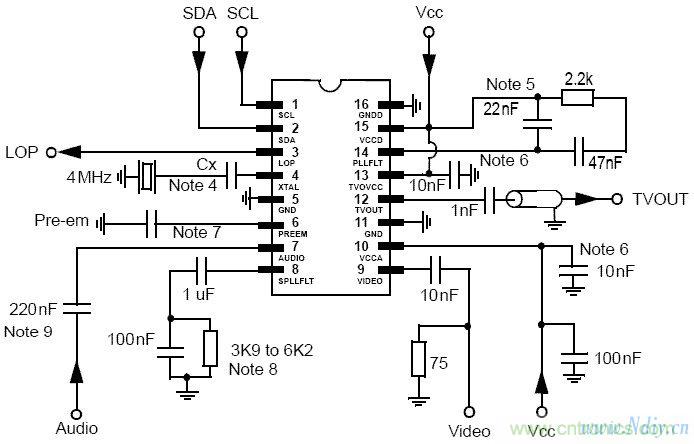

電視信號調制芯片內部電路設計圖如下：
