【導讀】Littelfuse開發出新的低電容ESD保護TVS二極管陣列，典型的應用包括USB 3.0和HDMI端口。它提供的任何六通道解決方案在市場上尺寸最小的今天，節省印刷電路板空間并簡化布局過程中是至關重要的。
Littelfuse公司宣布，它已經開發出一個新的SP3012-06UTG低電容ESD保護TVS二極管陣列（SPA設備）。這種新產品進行了優化保護敏感的芯片組的高速數據線從任何外部ESD（靜電放電）的事件。典型的應用包括USB 3.0和HDMI端口保護LCD / PDP電視，DVD /藍光播放機，臺式電腦，MP3/PMPs，機頂盒，智能手機，ultrabooks /筆記本電腦和數碼相機。
“動態電阻0.4歐姆，我們最新的TVS二極管陣列可以提供更低的鉗位電壓，這有助于確?？煽康男酒M在場上的表現比任何競爭性器件，Littelfuse TVS二極管陣列，產品經理說：“乍得Marak 。“它提供的任何六通道解決方案在市場上尺寸最小的今天，節省印刷電路板空間并簡化布局過程中是至關重要的。”
SP3012-06UTG具有以下主要功能
安全地吸收反復性ESD罷工，超過規定的最高級別的IEC61000-4-2國際標準（4級），而不會降低性能，減少了設計人員的依賴于精確的走線的阻抗模擬器

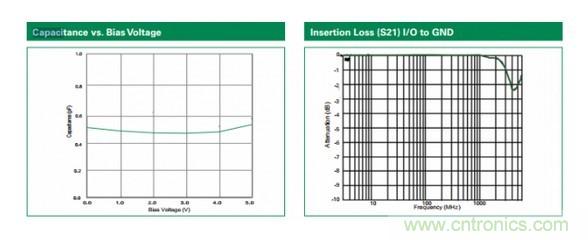

超低電容（0.5pF以內）
市場領先的動態電阻為0.4Ω提供鉗位電壓比同類競爭器件低兩到三倍ESD，IEC61000-4-2，±12kV的接觸放電，±25kV的空氣放電等級
μDFN-14封裝（3.5×1.35×0.5mm的小尺寸）
PCB走線可以直接在器件下方運行，最大限度地減少跟蹤的不連續性
SP3012-06UTG的優點
最大限度地減少信號衰減，以確保系統的性能，同時提供強大的ESD保護
確保芯片組的可靠性通過降低鉗位電壓
使制造商能夠提供ESD保護上述IEC標準的要求
減少PCB占用空間超過50％時，相比其他完全集成的，6通道保護設備
