【導讀】TDK株式會社為滿足電子設備傳輸信號高速化的發展，通過產品的高頻率設計及TDK獨有的薄膜圖案化技術制成小型、高精度的線圈圖案，從而開發出了截止頻率10GHz的薄膜共模濾波器。并從2012年8月起開始量產。
近年來，隨著數字電子設備的高性能化及多功能化，數據通信量增加，傳輸信號速度也越來越快。由于傳輸信號速度的加快，從設備內部輻射出的噪聲頻率也必然提高。同時，隨著數字電子設備的小型化和薄型化，元件的封裝密度也不斷加大。由于同一設備內多個傳輸路徑緊挨在一起，某一傳輸路徑上的通信會干擾其他傳輸路徑，使信號質量降低，就會發生所謂的自體中毒問題。

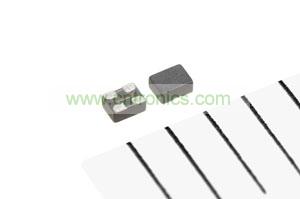

圖1：高截止頻率薄膜共模濾波器
與以往的共模濾波器相比，該TCM0806T-060-2P產品通過將共模插入損耗的峰值配置在高頻率一側，可有效抑制高頻率的輻射噪聲，特別是在抑制5.0GHz噪聲上將發揮良好效果（以往的共模濾波器在抑制數百M(fèi)Hz至2.5GHz范圍的噪聲上較為有效）。
同時，該產品截止頻率較高，為10GHz，對于高速接口Thunderbolt、USB3.0、Serial-ATA（GenⅢ）等，可在無損通信信號的情況下進行傳輸。
主要應用
Notebook PCs、HDDs、SSDs等
高速接口（Thunderbolt、USB3.0、S-ATA GenⅢ等）
主要特點和優勢
高截止頻率，可確保高頻區域信號質量
具有高度的高頻區域噪聲去除功能
主要特性
