【導讀】對于電子產品來說，技術正在快速發展，組件制造商試圖跟上步伐。電纜和連接器可能并不總是人們考慮的問題的第一個方面，但它們?nèi)匀环浅Ｖ匾?，并且它們越來越適應當今的需求，包括更小尺寸的設備。
無論是智能手機、醫療影像設備還是訪問軍事衛星系統的遠程傳感器，設備都變得越來越小，越來越復雜。同時，這些設備仍然需要足夠堅固以承受巨大的磨損，同時提供無阻礙的數據傳輸和收集能力。
這些電子產品制造的新要求意味著連接器組件需要重新設計以更好地服務這些設備（圖1）。重新設計并不容易，因為連接器本身必須是微型化和超小型的。另外，原始設備制造商（OEM）需要針對特定應用的產品提供更多可定制的設計選項。制造商正在努力通過提供具有可靠接口、可信連接和便攜功能的靈活電纜，來滿足這些不斷變化的RF趨勢需求。

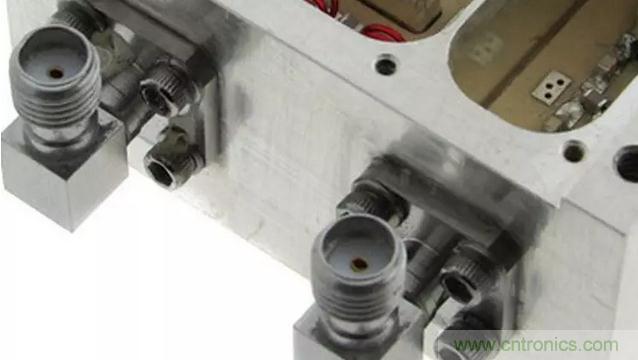

圖1：這張照片顯示了用于各種射頻濾波器設計的微波連接器的例子
空間和性能至關重要
為了解決更小的電子設備問題，射頻趨勢正朝著小尺寸的組件發展。設備仍然具有復雜的組件，但尺寸和重量已經顯著降低以實現更多便攜性特征。
根據連接器所需的插頭類型，許多OEM正在尋找能夠提供速度高達67 GHz的高速接口的微波組件，這些接口使用能夠?qū)崿F(xiàn)高插拔周期的1.85毫米連接器。
更高頻率的數據傳輸需求
由于大量的數據傳輸和接收，設備系統現正趨向于光纖和微波電纜。這些復雜的系統正從傳統的個位數GHz性能水平轉向40 GHz以上的頻率要求。
用于微波電纜的RF連接器現在旨在為較小的機械組件提供解決方案，該組件可提供更高的封裝密度，同時仍保持卓越的性能水平。制造商現在專注于提供高速同軸射頻連接器以滿足電信技術需求，同時保持它們符合軍用接口的MIL-STD-348B標準射頻尺寸要求。
可變連接和斷開功能
軍事系統應用有時需要可根據命令斷開的射頻電纜。由于這一要求，連接器在錯誤時間斷開或引腳插入問題時可能會遇到問題。連接器選項需要更靈活以滿足這些應用，而不會影響系統的更高頻率和性能需求。
改變引腳的數量和位置有助于減輕確保插拔的問題，同時可實現在需要時斷開電纜連接。但是，操作系統已經趨向于在28 GHz或更高的頻率上需要更高的性能。而目前的鍵控方案只允許高達8 GHz的頻率。
鍵控同軸連接器正在引入電子器件，可提供18 GHz性能，同時提供鍵控位置選項。此設置最大限度地減少了配合問題，同時提供更可靠的連接，以處理在各種環境中經受高沖擊和振動的系統。
較新的設計功能可減少擠壓
在觀察舊的同軸電纜時，首先要注意的是電纜在連接器的連接點處的剛性設計。端接電纜在扭曲和轉動時可能會受到擠壓，從而影響連接器的耐用性，并對連接器的性能造成負面影響。
這種RF趨勢要求連接器設計更加靈活。制造商正在尋找能夠確保與防故障連接螺母配合的連接器，同時提供允許不同極化的電纜插頭（圖2）。

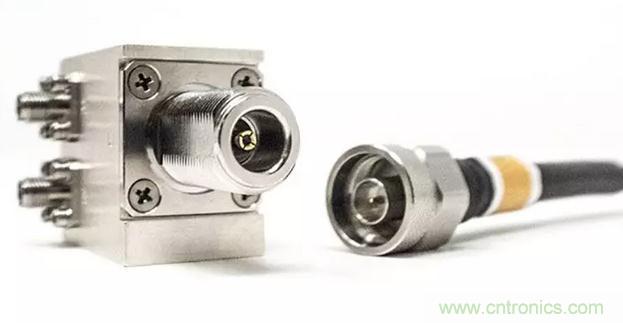

圖2：所示為現場可更換的艙壁射頻濾波器，與耦合螺母配合使用。
隨著技術的進步，需要更多定制的連接器解決方案
隨著數據傳輸需求的增加，技術的前進速度預計會更快。連接器必須能夠應對這一挑戰，從而不會在性能或操作選擇方面落后。射頻連接器需要按照特定產品或應用所需的正確配置進行設計，無論是用于衛星設備、移動通信還是電子戰應用。
作者：Epec Engineered TechnologiesRF產品經理Mark Stanley
