【導讀】Avago宣布推出一款高度集成的新智能門驅動光電耦合器產品，ACPL-339J為面向MOSFET緩沖器高電壓和低電壓側門驅動應用進行優化，具有雙輸出的1A電流輸出門驅動光電耦合器，ACPL-339J內置定時主動控制電路，可以避免交越傳導并極小化MOSFET緩沖電路的開關損耗。

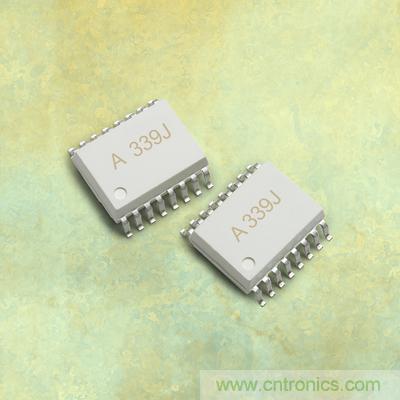

ACPL-339J
基于通過市場驗證的前一代智能門驅動光電耦合器產品進行擴展，ACPL-339J在設計上特別面向低到高功率規格的電機控制和功率轉換應用門驅動設計靈活度進行優化，采用支持多種不同電流規格MOSFET緩沖器的獨特設計，ACPL-339J使系統設計工程師可以通過更換MOSFET緩沖器和功率IGBT/MOSFET開關，更容易地以單一硬件平臺支持多種不同系統功率規格，更重要的是，這些更換可在不需重新設計關鍵的電路隔離和短路保護下完成。
Avago隔離應用產品事業部營銷總監Kheng-Jam Lee指出：“回應主要客戶對于新一代門驅動設計平臺的需求，ACPL-339J可以滿足支持各種電流規格MOSFET緩沖器門驅動設計靈活度日益增長的需求。通過使用單一門驅動光電耦合器支持不同MOSFET緩沖器需求不僅可以簡化客戶的硬件設計，還能使設計平臺滿足各種不同功率規格的廣泛需求。”
ACPL-339J其他產品功能
ACPL-339J采SO-16封裝供貨，功能包括VCE去飽和(DESAT)檢測、欠壓鎖定(Under Voltage Lock-Out, UVLO)檢測、IGBT軟關斷和隔離開集電極故障反饋等，封裝提供8.3mm的寬爬電距離和電氣間隙，并符合 IEC/EN/DIN EN 60747-5-5最大強化工作絕緣電壓VIORM=1,414VPEAK以及UL1577 5kVRMS最高絕緣電壓等產業安全標準要求。
供貨情況
Avago的ACPL-339J門驅動光電耦合器目前已經開始供貨。
