【導讀】壓敏電阻器是指在一定電流電壓范圍內電阻值隨電壓而變，或者是說"電阻值對電壓敏感"的阻器，英文名稱叫“Voltage Dependent Resistor”簡寫為“VDR”, 或者叫做“Varistor"。本文介紹壓敏電阻器的主要十項參數。
壓敏電阻器是指在一定電流電壓范圍內電阻值隨電壓而變，或者是說"電阻值對電壓敏感"的阻器，英文名稱叫“Voltage Dependent Resistor”簡寫為“VDR”, 或者叫做“Varistor"。
本文介紹壓敏電阻器的主要十項參數：
①壓敏電壓V1mA:通過規定電流(一般為1mA)時，壓敏電阻器兩端產生的端電壓，又稱為標稱電壓。
②最大連續工作電壓:在規定的溫度范圍內，可以連續施加在壓敏電阻器兩端肘最大交流電壓(有效值)或直流電壓。
③限制電壓VC:對壓敏電阻器施加規定的標準波形(8/20us)和規定的電流時(見圖)，壓敏電阻兩端的最大電壓。

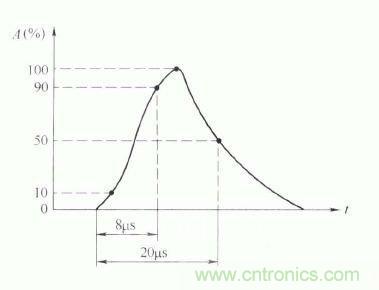

壓敏電阻器試驗標準波形
④額定功率:在規定的環境溫度下，壓敏電阻器所能消耗的最大功率。
⑤絕緣電壓:當壓敏電阻器連續工作時，允許加到其引出端和任何導電安裝面上的最大峰值電壓。
⑥電壓比:壓敏電阻器中流過規定倍數的兩個電流時，所產生的兩個直流 端電壓降的比值。通常采用的是10倍標稱電流時壓敏電阻器的端電壓值與標稱電壓之比，也有用標稱電壓值與0.1倍標稱電流時的端電壓之比來表示。前者用 V10mA/V1mA表示，后者用V1mA/VO.lmA表示。
⑦穩壓電壓:壓敏電阻器在規定的環境條件下，流過起始電流時的端電壓。
⑧絕緣電阻:壓敏電阻引出端與任何導電安裝面之司的直流電阻值。
⑨通流容量:壓敏電阻在規定的條件下，允許通過其上的最大脈沖電流值。這些規定的條件是:規定的時間田隔和次數;施加規定的標準沖擊電流波形(一般為8/20μS和2ms，方波)，以及規定的標稱電壓變化率等。
⑩固有電容:壓敏電阻器本身固有的電容量。
