本文對浪涌抗擾度試驗中新老標準的差異化進行解讀，內容包括電源線耦合/去耦網絡EUT端口的電壓波形和電流波形的要求、用在互連線試驗上的耦合/去耦網絡、針對高速通信線路的耦合/去耦網絡、新版標準中增加了對金屬接地參考平板的要求，并對于標準執行中可能遇到安裝浪涌測試設備后實驗室的跳閘問題、浪涌輸出與浪涌發生器機殼浮空的問題、殼絕緣設備的共模試驗問題、DC/DC變換器的浪涌試驗問題、被試設備的浪涌電壓施加問題提出了解決方案。

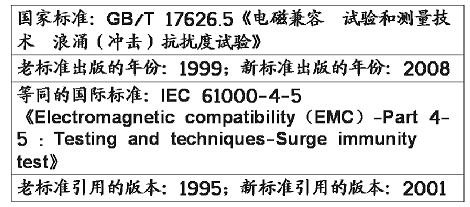

浪涌抗擾度試驗
下面是新、老國標中主要的不同部分。

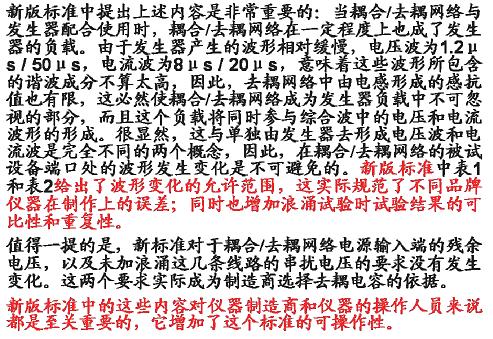

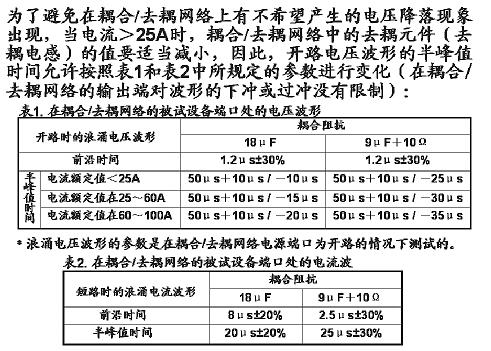

電源線耦合/去耦網絡EUT端口的電壓波形和電流波形的要求
[page]

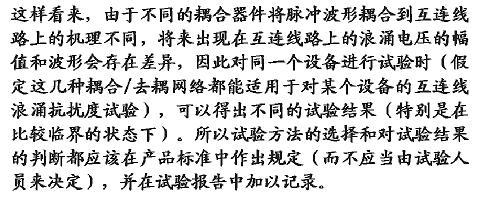

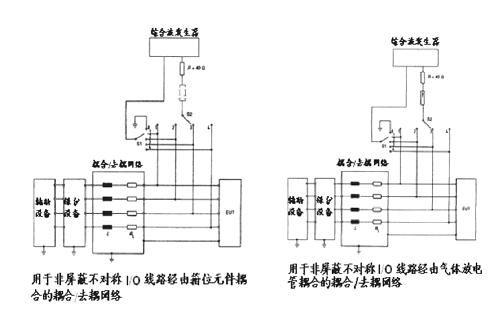

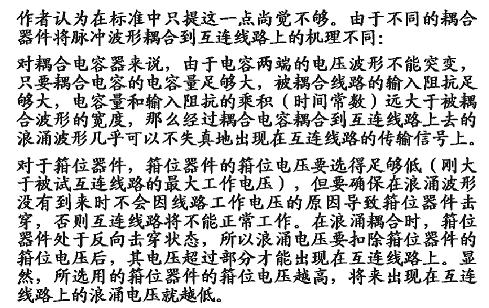

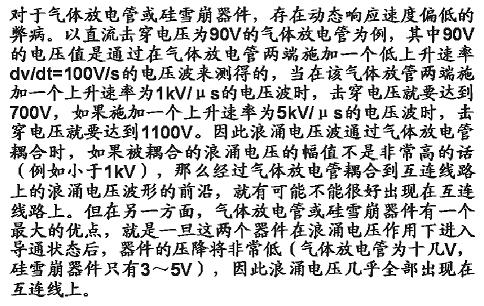

用在互連線試驗上的耦合/去耦網絡
[page]

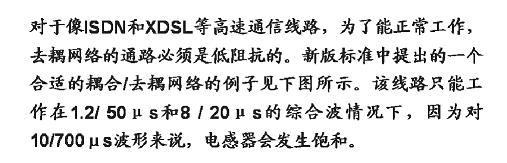

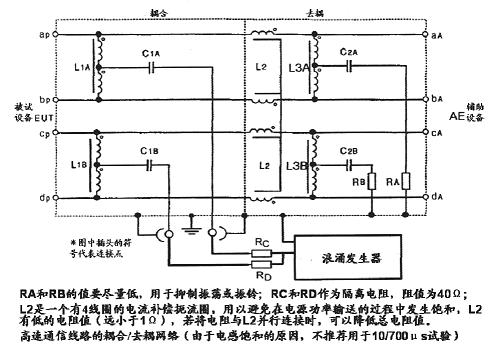

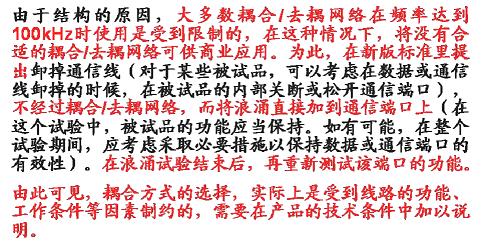

針對高速通信線路的耦合/去耦網絡

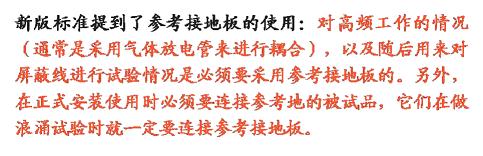

新版標準中增加了對金屬接地參考平板的要求
對于標準執行中可能遇到的幾個問題
安裝浪涌測試設備后實驗室的跳閘問題
[page]

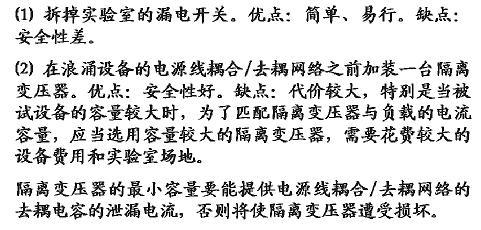

解決這一問題的方法：

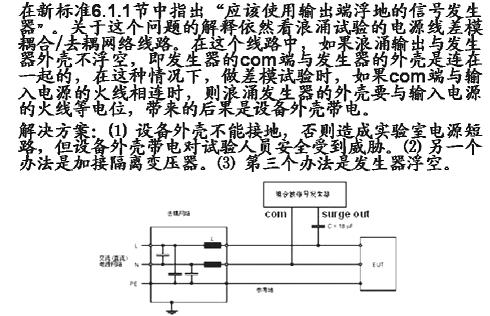

浪涌輸出與浪涌發生器機殼浮空的問題
殼絕緣設備的共模試驗問題

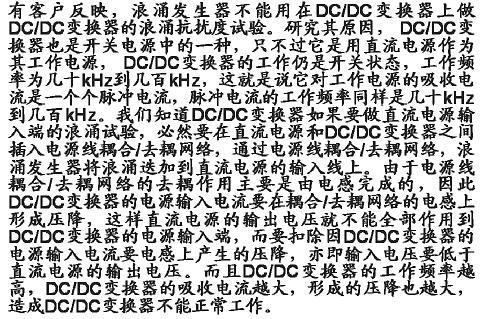

DC/DC變換器的浪涌試驗問題

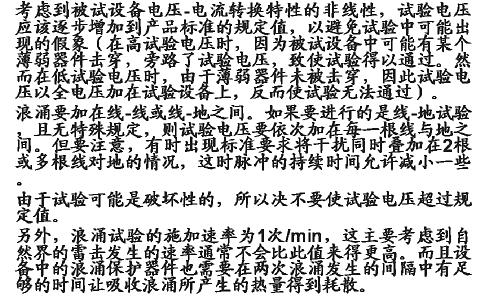

被試設備的浪涌電壓施加問題
