【導讀】瑞森半導體LLC系列恒流方案在LED驅動電源應用設計案例分享，本篇案例是RSC6105S在30W-42W功率段，應用在教育照明與辦公照明的電源方案，內容包括：原理圖、PCB、BOM、變壓器參數、整燈頻閃指標數據等，方便給工程師朋友們做電源設計參考之用。
一、前言
瑞森半導體LLC系列恒流方案在LED驅動電源應用設計案例分享，本篇案例是RSC6105S在30W-42W功率段，應用在教育照明與辦公照明的電源方案，內容包括：原理圖、PCB、BOM、變壓器參數、整燈頻閃指標數據等，方便給工程師朋友們做電源設計參考之用。
二、RSC6105S 30W-42W案例分享
設計步驟如下：
2.1首先要明確輸入電壓范圍段：ACIN 180V-264V/50HZ，其中單電壓段的對于瑞森半導體CS-CP-LLC方案做高PF方案性價比最高。如果客戶需求是全電壓段ACIN 90V-264V/50-60HZ，那就要另外加APFC線路模塊才能實現全壓高PF。

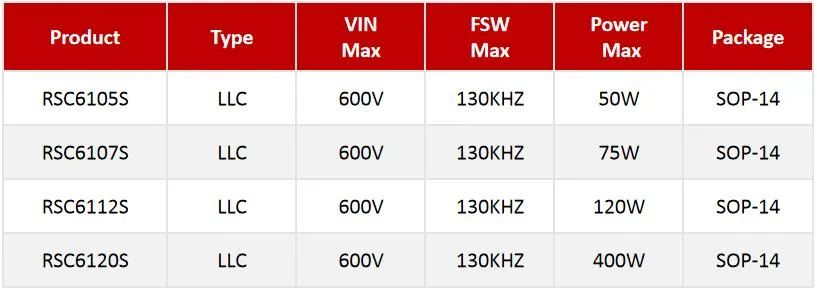

接下來確認輸出光源的燈珠串并數與每個燈珠電壓，以此來確定輸出電壓和輸出電流，根據電壓和電流的乘積得到輸出功率的最大值，選擇對應的IC。參照輸出功率的最大值來選擇匹配IC的產品型號：如50W以內推薦RSC6105S、50W-75W以內推薦RSC6107S、80W-120W以內推薦RSC6112S、150W-400W以上推薦RSC6120S（如下圖所示）。

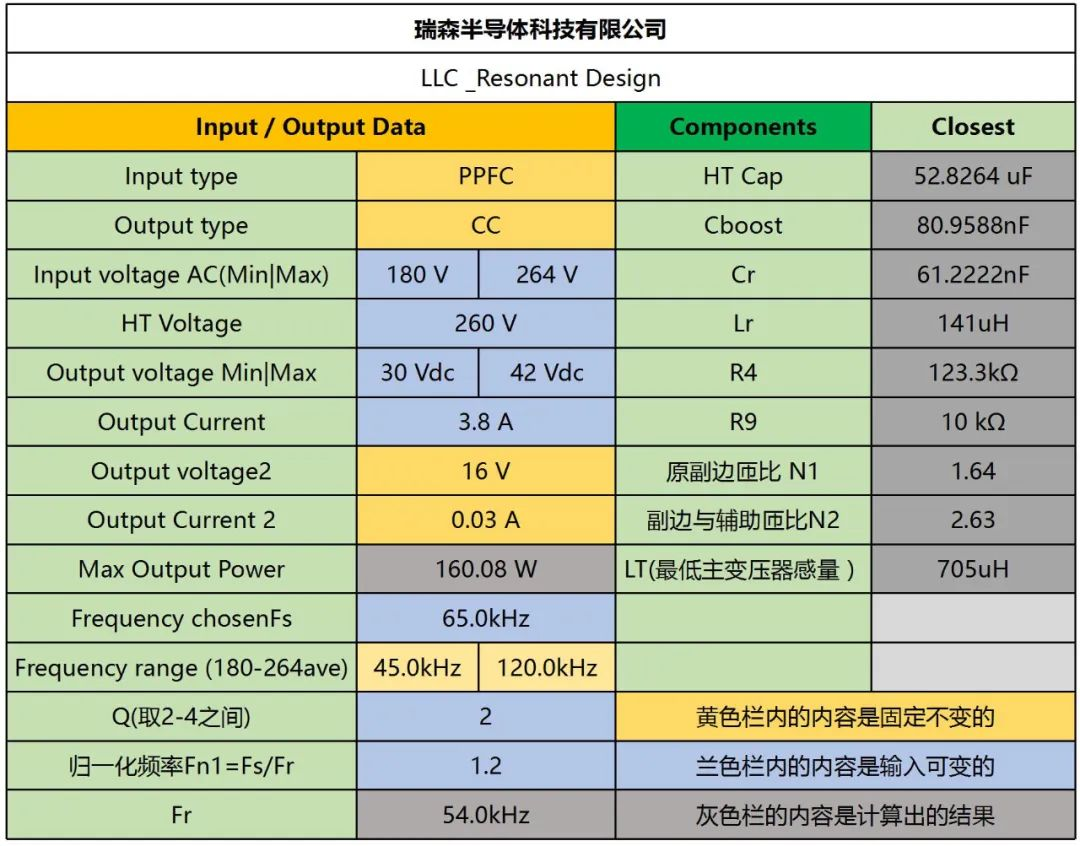

2.2根據下表的計算出關鍵參數的參數值，如諧振電感，諧振電容，電荷泵電容，高壓電容，變壓器的匝比，反饋的比值等關鍵器件；
2.3對于表單中沒有計算的功率器件：MOS，肖特基，整流橋等選型說明如下，這類LLC軟開關的器件的選型：瑞森半導體CS-CP-LLC方案MOS耐壓500V，肖特基耐壓是驅動電壓空載電壓的2-3倍（考慮溫升升高后降額使用，以及對應溫度曲線），電流值的大小與電源散熱有直接關系，一般輸出1A電流，推薦選用3A-5A的肖特基；整流橋選用快恢復或超快恢復的RS系列，US系列，ES系列等，電荷泵的二極管需選用超快的US系列，ES系列（一篇推文專門有分享關鍵器件的選型，可以查閱）；

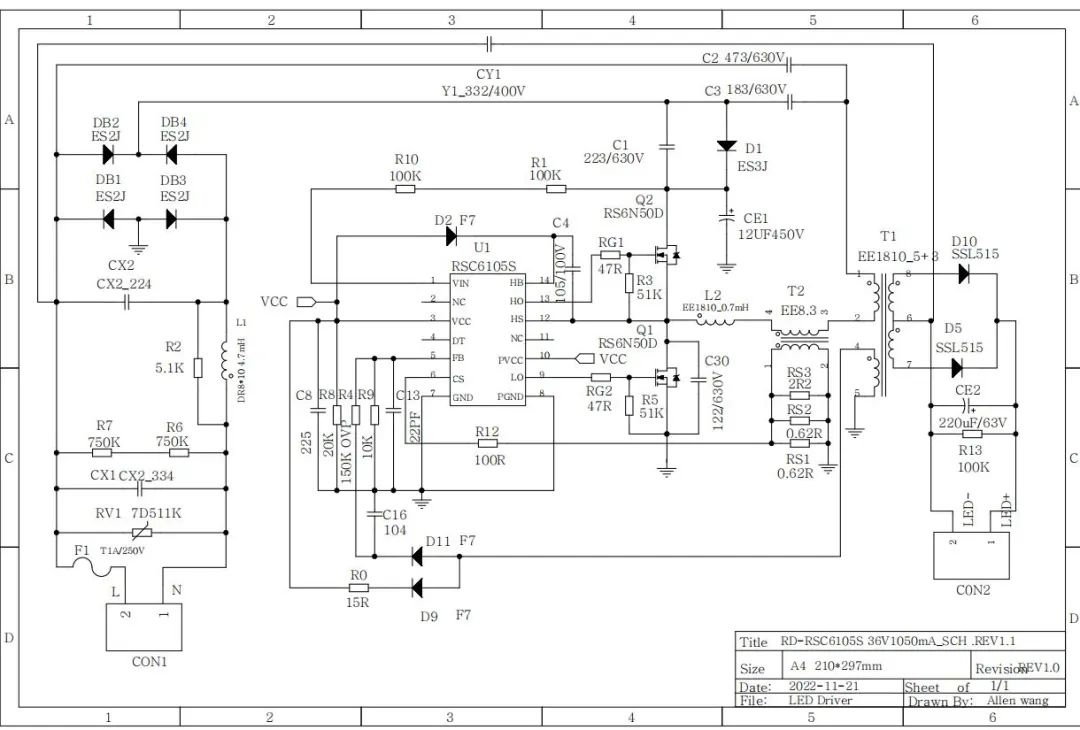

2.4接下來進行原圖制作與PCB layout，分享實際案例的原理圖（產品基本規格：輸入AC180-264V/50HZ，輸出30-40V/1050mA，高PF無頻閃方案）如下：
2.5接下來制作BOM物料清單與變壓器諧振電感圖檔，分享實際案例的（產品基本規格：輸入AC180-264V/50HZ，輸出30-40V/1050mA，高PF無頻閃方案）。

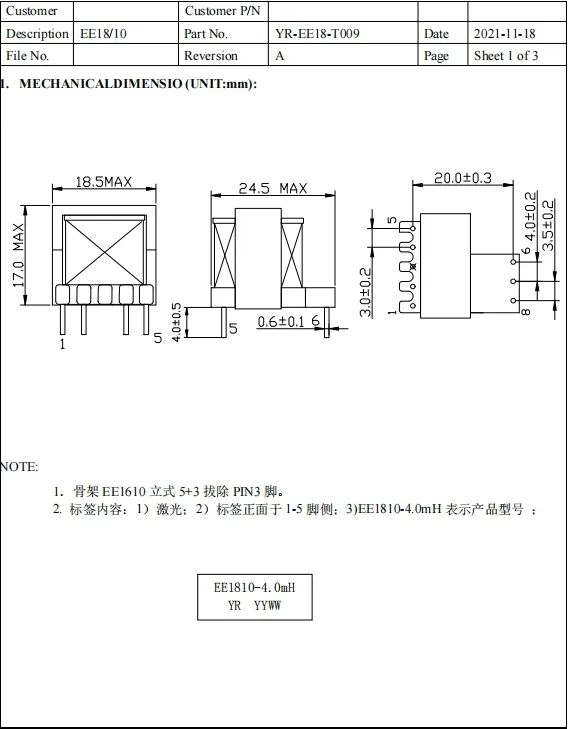

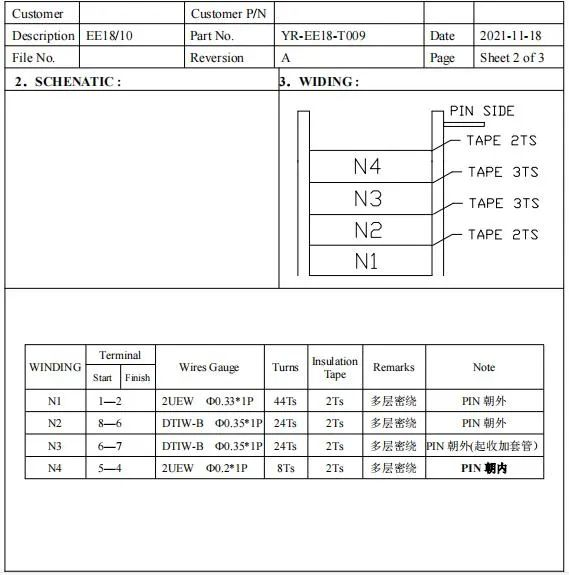

主變壓器參數
諧振電感參數

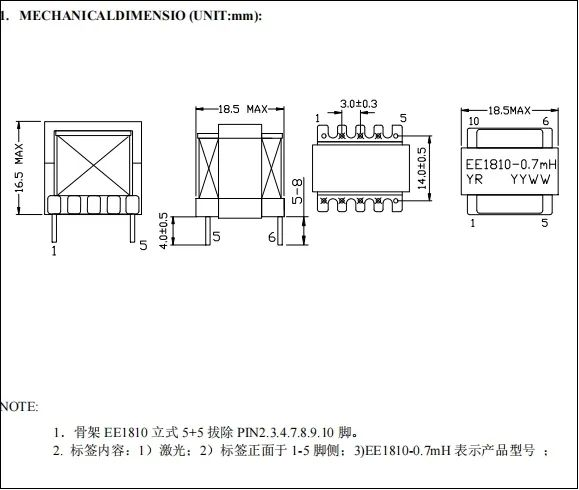

EE8.3的互感電感參數
2.6制樣完成，確認電源特性：電流變動率，THD，PF值，轉換效率等。

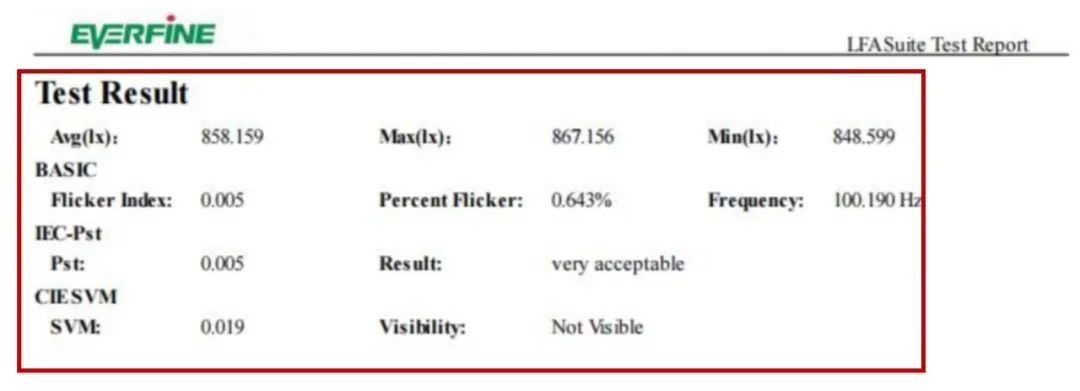

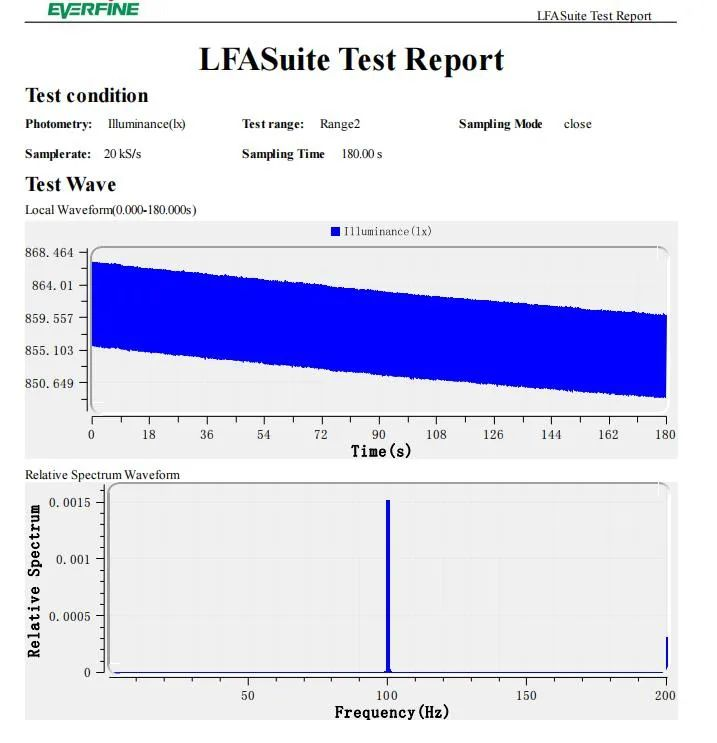

2.7優秀的整燈的頻閃系數
綜上所述，伙伴們對瑞森半導體方案的設計應用是否有所加深了解？對性能參數（PF值，THD，效率，頻閃指標，負載變動率這些關鍵參數）是否滿意？在分享中有不詳細，不完整內容，熱烈歡迎提出討論！瑞森半導體的每一點前行，離不開大家的支持！
（來源：RS瑞森半導體）
