【導讀】本文小編將教大家如何把交流電焊機改成直流電焊機，現成的交流電焊機可以改為直流電焊機。只要加上整流橋路和直流電抗器就可以了。這應該是電子愛好者DIY必須掌握的知識點。
直流電焊機和交流電焊機的本質區別是前者輸出為直流電。

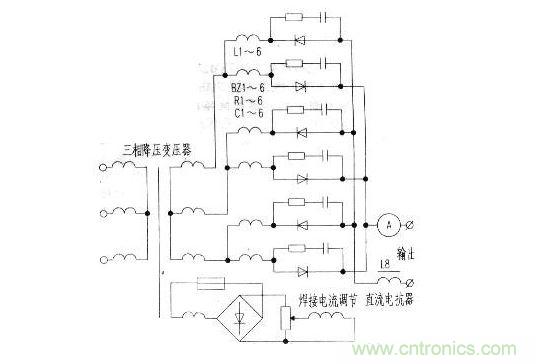

硅整流電焊機作為弧焊電機的節能換代產品，主要由三相降壓變壓器、磁放囂和輸出電抗器組成（如下圖所示）。
磁放大器是其核心部件。它決定焊接所需的陡降外特性和焊接電流調整。L7分繞在I1—L6中。改變L7中的直流電流可改變電抗器的飽和程度。從而改變飽和電抗器的阻抗。也就改變了焊接電流。每只硅整流管和一只飽和電抗器串聯，6個支路組成磁放大器。硅整流管兩端并接阻容支路作為該管過壓保護。輸出電抗器為直流電抗器，作用是減小電流的脈動程度。使焊接電流更加平直，電弧穩定安靜，同時改善了焊機的動特性。

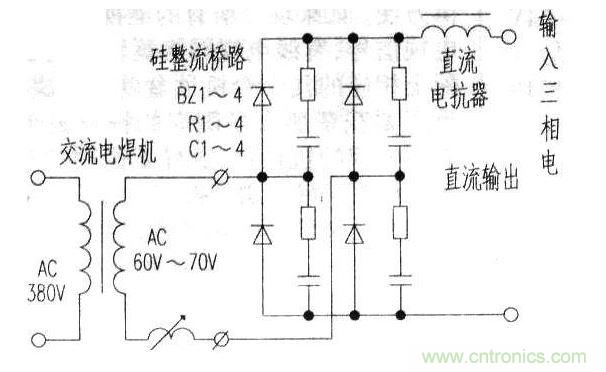

現成的交流電焊機可以改為直流電焊機。只要加上整流橋路和直流電抗器就可以了。只是脈動比前者要大。如下圖所示。
現以直流輸出150A以下的焊機為例來說明改制情況。
首先要求交流焊機有優良的陡降外特性。四只硅整流管選取金封螺拴型，耐壓在300V以上，電流200A；電阻R1—R6為10Ω/2W；電容Cl—C6為O.5μF/300V。硅整流管根據通風條件選擇散熱器。如果采用通風機。散熱器體積可以大大減小。
如自然冷卻，每只管子需鋁散熱器重1kg以上。如果湊巧交流電焊機次級線圈為相同兩股并繞，除線頭外互相絕緣，可以采用2只整流管。
