半橋變壓器的工作原理其實與推挽式變壓器十分相似，只是在激勵方式和工作電源的接入方式上有所不同。本篇文章針對新手，給出了半橋
變換器當中的高頻變壓器的一些設計資料。

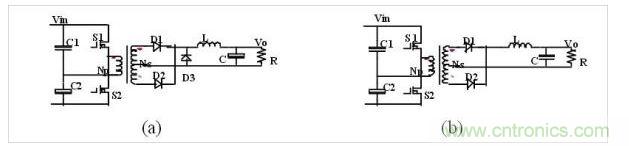

電路圖

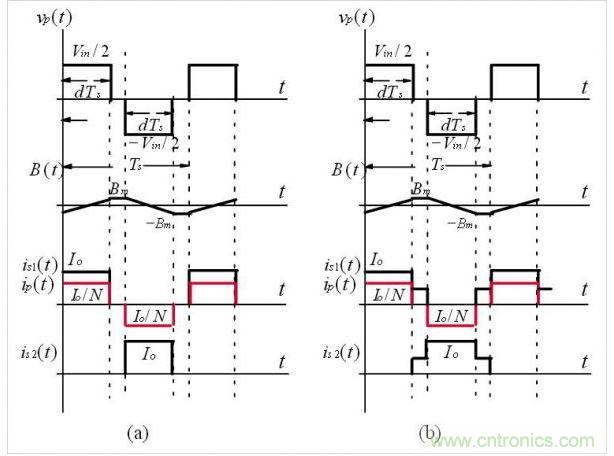

主要波形

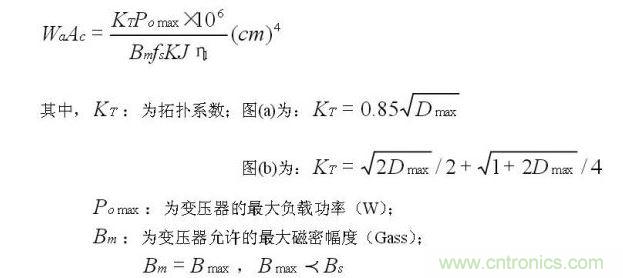

J：為變壓器原副邊導線的電流密度(A/mm2);
fs：為變換器的開關頻率;
K：為變壓器的窗口系數;
η 1：為變換器在低限滿載時的效率。
從面積積公式可知，副邊有續流二極管的變壓器，其拓?fù)湎禂?shù)小一些，如對于Dmax=0.45，KT(a)=0.57，KT(b)=0.58
