【導讀】從性價比及高保真的技術指標出發，研究出一般家用的多媒體功放設備。本文詳細介紹了家用音響的基本知識以及制作過程中的細節。在吃透家用組合音響的知識的同時，還能學會動手制作音頻放大器及選購音響器材。
在技術層面上，系統主要是采用集成芯片來完成的，這個設計中用帶有3D環繞聲場處理功能的LM4610N做音調芯片，通過改變直流控制電壓來實現音調控制；前置放大使用了曾經的“運放之皇”NE5532，典型的增益為20dB；后級功率放大部分用的也是NS公司的一款經典芯片――LM1875芯片，每聲道兩片，駁接成橋式推挽BTL電路,以取得更大的功率以及更好的音效；此外此音響還帶有無信號或定時智能關機的電源控制設計，以適應一般家用的使用習慣。

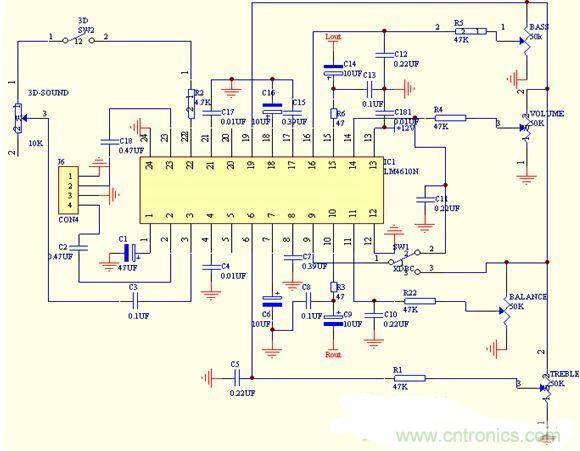

圖1：音調模塊電路圖
圖2：前級放大模塊原理圖
