【導讀】檢查光電開關的好壞可以采用雙表法，在光線較暗的地方，用一塊萬用表撥在R×1K擋，黑表筆接光敏三極管“C”極，紅表筆接光敏三極管“E”極。是不是只有這種方法呢？請看下文，有驚喜哦！

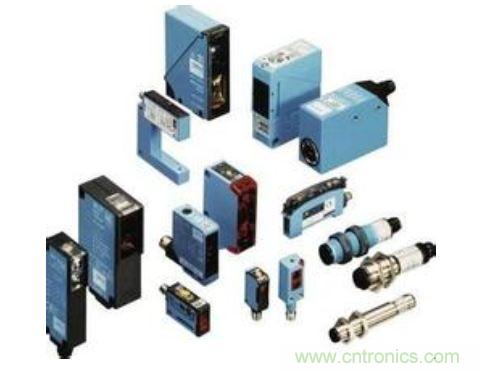

普通的光電開關無論是對射還是反射式都有四個管腳。其中兩個管腳是紅外發射二極管的管腳，另外兩個是光電三極管的管腳。我們一對射式光電開關為例，說明判別四個管腳的方法：把萬用表撥在R×1K擋，用一只手堵住光電開關的發射管和接收管，用黑、紅表筆分別測每只管子的兩根引腳電阻，然后把紅、黑表筆對調一下后再測量每只管子的兩根引腳。當找到正向電阻在20K左右的那兩根引腳時，黑表筆接的就是紅外發射二極管的正極，紅表筆接的就是紅外發射二極管的負極。
區分光敏三極管的“E”和“C”：把接收管對著自然光或燈光，用紅、黑表筆分別接光敏三極管的兩根引出線，然后把紅、黑表筆對調，再去接觸接收管的兩個電極，兩次測量中阻值小的那次，黑表筆接的就是光敏三極管的“C”極。紅表筆接的就是光敏三極管的“E”極。
檢查光電開關的好壞可以采用雙表法，在光線較暗的地方，用一塊萬用表撥在R×1K擋，黑表筆接光敏三極管“C”極，紅表筆接光敏三極管“E”極。可以看到萬用表指示的阻值很大；然后用另一快萬用表撥在R×10K擋，黑表筆接紅外發射管的正極，紅表筆接紅外發射管的負極，此時如看到接光敏三極管的萬用表阻值大大減小，則說明這個光電開關是好的。
