【導讀】功率電阻是專用于高功率電路的能量耗散器件，其設計基準以熱管理為核心。
一、功率電阻技術定義與核心原理
1.1 工程定義
功率電阻是專用于高功率電路的能量耗散器件，其設計基準以熱管理為核心，需滿足：
● 連續功率處理能力：10W~3000W（Vishay WSHP系列達3kW）
● 極端環境穩定性：-55℃~+250℃工作溫度（TT Electronics HVR系列）
● 瞬態沖擊耐受：1000A/1μs脈沖電流（Rohm PMR系列）
1.2 物理作用機理
采用多層復合結構實現電-熱轉換控制：
● 導電層：鎳鉻合金薄膜（厚度0.1-1μm）控制電流路徑
● 絕緣層：96%氧化鋁基板（熱導率24W/mK）實現電氣隔離
● 散熱層：6061鋁合金外殼（熱阻<2℃/W）加速熱傳導
二、技術優勢與典型應用矩陣

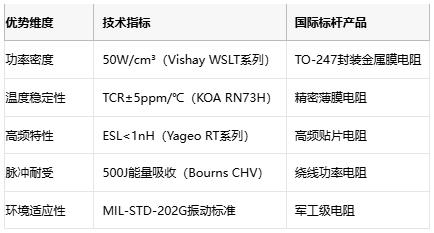

2.1 五大核心優勢

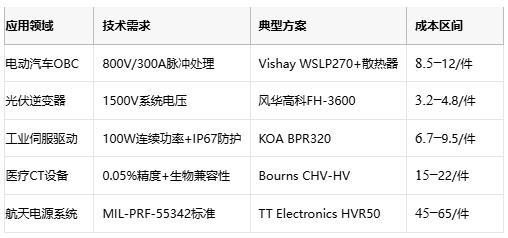

2.2 行業應用場景對照表
三、成本模型與供應鏈策略
3.1 成本構成解析（以100W車規級電阻為例）
3.2 選型決策矩陣
建立三維評估模型：
1. 技術維度：
● 功率降額曲線（70℃環境保留60%余量）
● 脈沖處理能力（I2t值需＞電路最大瞬態能量）
2. 成本維度：
● 批量單價階梯（10k pcs以上降幅15-25%）
● 全生命周期成本（含散熱系統附加成本）
3. 供應維度：
● 交期穩定性（國際廠商12-16周 vs 國內4-8周）
● 替代方案準備度（建立第二供應商名錄）
四、全球頭部原廠競爭力圖譜

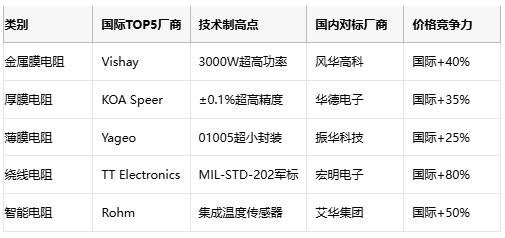

4.1 國際/國內廠商全景對比
4.2 原廠選型黃金法則
1. 技術匹配優先原則：
● 汽車電子首選Vishay/Yageo（AEC-Q200認證完備）
● 工業級應用優選風華/華德（性價比優勢突出）
2. 成本控制策略：
2. 供應風險管理：
● 建立"20%國際+80%國內"的混合供應體系
● 關鍵物料保持6個月安全庫存
五、薄膜電阻技術演進路線
5.1 材料體系突破
5.2 工藝創新方向
● 3D打印技術：實現蜂窩結構電阻體（功率密度突破100W/cm3）
● 智能集成：嵌入MEMS溫度傳感器（精度±0.5℃）
● 綠色制造：無鉛化焊接工藝（符合RoHS 3.0標準）
六、典型選型案例分析（光伏逆變器場景）
項目需求：
● 工作電壓：1500VDC
● 連續功率：200W@105℃
● 防護等級：IP68

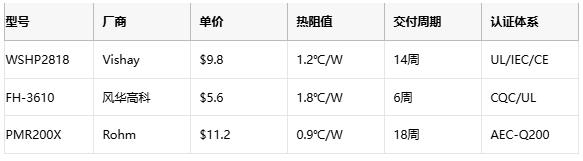

方案對比：
決策建議：
● 出口項目選擇Vishay WSHP2818（認證完備）
● 國內項目優先風華FH-3610（性價比最優）
七、行業趨勢與選型建議
1. 技術趨勢：寬禁帶材料應用使工作溫度突破300℃
2. 供應趨勢：國內廠商在200W以下市場實現90%參數替代
3. 選型策略：
● 關鍵電路保留國際方案（如車載預充電阻）
● 通用電路切換國內替代（如電源泄放電阻）
● 建立聯合驗證實驗室加速國產化進程
