【導讀】光纖連接器的分類方法很多，有按形狀分的，有按使用部位分的，也有按工作原理分的，不一而足。
什么是光連接器？

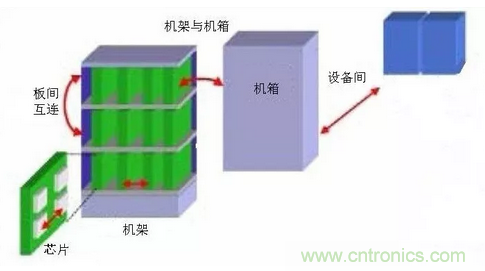

光連接器（或稱光纖連接器）是實現光纖之間連接和分離的無源器件，用于設備間、機架與機箱、機箱內、板間等連接部位的光信號傳輸。
光纖連接器有哪些種類呢？
光纖連接器的分類方法很多，有按形狀分的，有按使用部位分的，也有按工作原理分的，不一而足。
光連接器的分類
按插芯類型分
可分為陶瓷插芯、MT型插芯光纖連接器等。

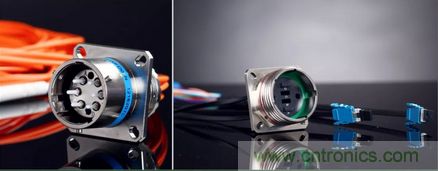

左：陶瓷插芯型光纖連接器 右：MT型光纖連接器
按工作原理分
可分為接觸式光纖連接器、非接觸式光纖連接器等。
傳統的光纖連接器均為接觸式光纖連接器，其工作原理如下圖所示，通過高精度的插針套管實現光纖的精準對接（MT型插芯是通過兩對高精度導銷導孔實現），通過兩端的彈力實現兩端端面的緊密連接，從而實現光路的可靠連接。

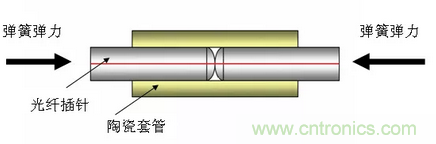

接觸式光纖連接原理圖
非接觸式光纖連接器（以擴束光纖連接器為例）的工作原理如下圖所示，光纖出射的光經透鏡擴展光斑后，以近似平行的高斯光束出射，然后進入另一個透鏡并耦合進光纖中，實現光斑面積成百上千倍的增加以及非接觸的連接，可極大地提高光纖連接器在臟污、振動等惡劣環境下連接的可靠性。
擴束光纖連接工作原理圖
按形狀分
可分為圓形光纖連接器和矩形光纖連接器。
按連接形式分
可分為螺紋連接器、卡口連接器、推拉連接器等。
按使用部位分
可分為室內光纖連接器、室外光纖連接器、板間光纖連接器等。
以上就是光連接器的概念和主要類型。
